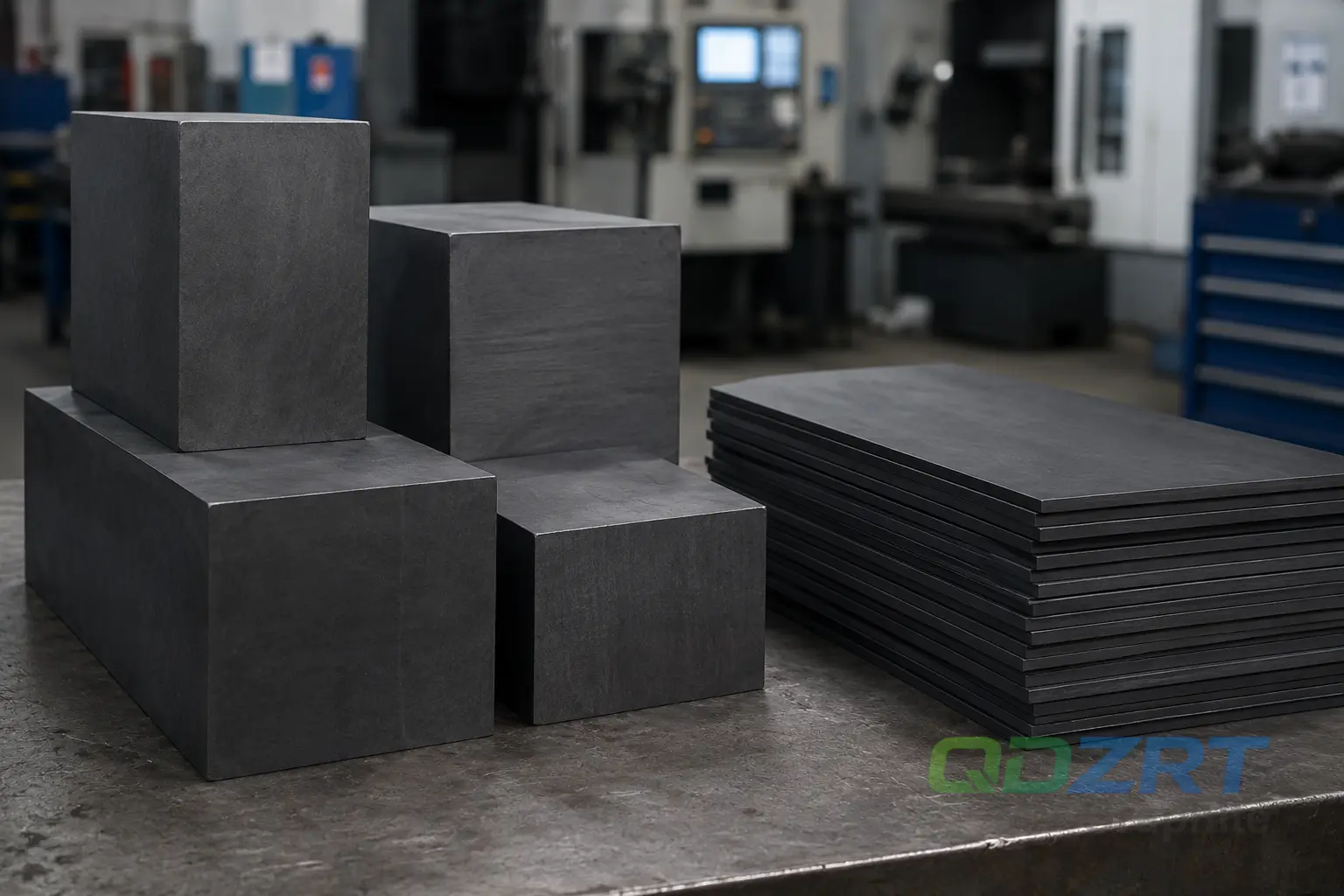

Blok Grafit vs Lembaran Fleksibel dan Kertas Grafit: Panduan Pemilihan Berdasarkan Fungsi

Blok grafit, lembaran grafit fleksibel, dan kertas grafit bukan bentuk-bentuk yang dapat saling menggantikan. Meskipun dapat muncul dalam proyek pengadaan yang sama, ketiganya diproduksi melalui jalur yang berbeda dan dipilih untuk fungsi mekanis yang berbeda. Blok grafit sintetis yang kaku biasanya dibeli sebagai bahan baku untuk pengerjaan mesin atau sebagai komponen tiga dimensi yang sudah jadi. Lembaran dan kertas grafit alam terexpandasi adalah material tipis dan fleksibel yang digunakan sebagai lapisan yang dapat dikompresi, bahan penyegel, material konversi rol, atau lapisan penyebar panas tertentu.

Oleh karena itu, pertanyaan pembelian pertama bukanlah “Grafit mana yang lebih murah?” Melainkan “Apa fungsi bagian tersebut dalam perakitan?” Bagian yang harus mempertahankan rongga, lubang, ulir, titik acuan, atau bentuk yang tidak ditopang yang telah dikerjakan dengan mesin mengarah pada bahan grafit kaku. Lapisan yang harus menyesuaikan, menekan, membungkus, melaminasi, atau dipotong dengan cetakan mengarah pada lembaran atau kertas fleksibel. Beberapa perakitan menggunakan keduanya: komponen grafit kaku memberikan geometri, sementara lapisan grafit fleksibel memberikan penyegelan, kesesuaian kontak, atau fungsi antarmuka.

Ketebalan memang berguna, tetapi bukan definisi produk yang lengkap. Pelat tipis yang dipotong dari grafit sintetis padat tetap merupakan material yang kaku dan rapuh setelah diproses. Lembaran grafit fleksibel dengan ketebalan nominal yang serupa dapat ditekuk dan dikompresi karena struktur dan jalur pembuatannya berbeda. Penguatan, perekat, film carrier, sisipan logam, konstruksi laminasi, kondisi penyangga, dan lingkungan layanan dapat mengubah nama produk yang tepat dan rencana inspeksi yang dibutuhkan.

QDZRT Graphite menggunakan tinjauan bentuk dan fungsi untuk memisahkan blok grafit, lembaran grafit fleksibel, kertas grafit, lembaran penyegel yang diperkuat, dan suku cadang mesin jadi sebelum penawaran harga. Panduan ini menyediakan metode pemilihan yang berorientasi pada pembeli, rentang referensi terkini yang dipublikasikan di halaman produk kami, bidang RFQ khusus bentuk, batasan inspeksi, kontrol perakitan gabungan, dan contoh pengemasan praktis.

1. Mulailah dengan Keluarga Material dan Jalur Manufaktur.

Kata “grafit” mencakup beberapa keluarga material industri. Kode RFQ yang benar dimulai dengan memisahkan keluarga-keluarga yang mungkin terlihat serupa dalam foto atau daftar produk tetapi berperilaku berbeda selama proses pemesinan, konversi, pemasangan, dan servis.

Bentuk-bentuk grafit utama yang tercakup dalam panduan ini

Bentuk material	Rute utama	Perilaku mekanis	Arah pembelian tipikal
Blok atau pelat grafit sintetis kaku	Badan grafit yang dicetak, diekstrusi, dicetak dengan getaran, atau isostatik; dipotong dan diolah sesuai kebutuhan.	Mampu berdiri sendiri dan dapat diolah dengan mesin, tetapi rapuh. Kekuatan, arah, butiran, kemurnian, dan perilaku suhu bergantung pada grade dan jalur produksi yang disebutkan.	EDM elektroda, perlengkapan tungku, cetakan, jig, penyangga, pemanas, pelat, dan komponen tiga dimensi khusus.
Lembaran fleksibel grafit alam terexpandasi	Grafit alami yang telah dimurnikan diekspansi dan dikalenderkan menjadi material lembaran atau gulungan.	Fleksibel, mudah dikompresi, dan mudah dibentuk. Ini tidak menggantikan benda kaku yang dibuat dengan mesin.	Stok gasket, lapisan penyegel, penghalang termal, insulasi, konversi gulungan, dan potongan sesuai pesanan.
Kertas grafit alam terexpandasi	Bahan grafit tipis yang dileburkan digulung menjadi kertas, foil, lembaran, atau format gulungan kontinu.	Tipis, fleksibel, mudah dipotong, dilaminasi, dan dipotong dengan cetakan; sering dievaluasi berdasarkan ketebalan, kepadatan, massa areal, permukaan, dan perilaku konversi.	Lapisan penyebar panas, bantalan potong, komponen berperekat, sisipan penyegel, laminasi, dan material untuk proses converting.
Lembaran grafit yang diperkuat atau dilaminasi	Grafit fleksibel yang dikombinasikan dengan foil, logam bertangkai, jaring, film pembawa, perekat, release liner, atau lapisan lain yang disetujui.	Perilaku komposit. Penguatan atau carrier mengubah persyaratan penanganan, pemotongan, kompresi, isolasi listrik, dan pengemasan.	Lembaran gasket industri, komponen penyegelan yang dimodifikasi, lapisan termal pendukung, dan rakitan multi-lapisan.

Panduan ini tidak memperlakukan setiap produk grafit termal tipis sebagai kertas grafit alam terexpandasi. Panasonic, misalnya, membedakan lembaran grafit alami dari PGS, yang diidentifikasinya sebagai Lembaran Grafit Pirolitik. Panasonic menjelaskan bahwa lembaran grafit alami dan PGS menggunakan jalur produksi yang berbeda: bubuk grafit alami dicetak tekan menjadi lembaran, sedangkan PGS diproduksi melalui dekomposisi suhu tinggi dari film polimer. Perbedaan jalur tersebut penting karena arah termal, ketebalan, penanganan, pelapisan, isolasi, dan kualifikasi dapat berbeda. Oleh karena itu, lembaran grafit termal pirolitik atau sintetis harus dikutip berdasarkan grade dan lembar datanya sendiri, bukan secara otomatis dimasukkan ke dalam spesifikasi kertas grafit terexpandasi.

2. Tim kami Rentang Referensi Halaman Produk

Angka-angka di bawah ini adalah rentang referensi halaman produk publik saat ini untuk alur permintaan awal. Angka-angka tersebut menggambarkan keluarga produk secara umum, bukan janji bahwa setiap ketebalan, kepadatan, lebar, mutu, penguatan, dan panjang dapat dikombinasikan. Ketersediaan akhir dan nilai yang dijamin harus dikonfirmasi dengan mutu yang disebutkan, spesifikasi yang disetujui, penawaran harga, gambar, sampel, atau sertifikat.

Rentang referensi keluarga produk kami

Keluarga produk	Referensi publik saat ini	Yang masih memerlukan konfirmasi
Blok grafit	Arah pencetakan, ekstrusi, isostatik, dan butiran halus; kepadatan sekitar 1.70–1.90 g/cm³ berdasarkan grade.	Nama mutu, jalur pembentukan, grade butir, ukuran, arah sifat, kemurnian, allowance pemesinan, gambar jadi, dan status terjamin atau tipikal.
Lembaran grafit fleksibel	Ketebalan 0.025–2.0 mm; kepadatan sekitar 1.0–1.7 g/cm³; tersedia dalam bentuk lembaran, gulungan, diperkuat, dan dilaminasi.	Kombinasi ketebalan-kepadatan yang tersedia, lebar, panjang, persyaratan karbon atau abu, penguatan, permukaan, konversi, toleransi, pengemasan, dan kondisi layanan.
Kertas grafit	Ketebalan 0.025–1.0 mm; kepadatan 0.8–1.7 g/cm³; lembaran, gulungan, gulungan yang dipotong, dan pilihan laminasi.	Jenis material, lebar gulungan, lebar yang dapat digunakan, panjang atau massa gulungan, penggulungan, kebijakan penyambungan, massa areal, permukaan, perekat atau carrier, persyaratan pemotongan cetakan, dan arah uji termal.

3. Utamakan Fungsi: Bagian Kaku atau Lapisan Fleksibel

Ketika bagian akhir CNC digiling, diputar, dibor, dibuat alur, diberi ulir, digerinda jika perlu, atau diperiksa terhadap datum tiga dimensi, mulailah dengan blok grafit kaku atau pelat yang berasal dari blok. Ketika barang akhir dipotong, dililit, dipotong dengan cetakan, dilaminasi, dibungkus, dikompresi di antara permukaan yang saling berpasangan, atau dipasang dengan penyangga kontinu, mulailah dengan lembaran atau kertas fleksibel.

Pembeli biasanya dapat mengklasifikasikan permintaan tersebut dengan menjawab enam pertanyaan:

• Shape: Apakah item tersebut harus mempertahankan geometri tiga dimensi tanpa penyangga kontinu?
• Processing: Apakah akan dikerjakan dengan mesin, atau akan dipotong, diiris, dicap, dilaminasi, atau digulung?
• Kontak: Apakah harus sesuai di bawah kompresi terkontrol, atau mempertahankan hubungan datum tetap?
• Load: adalah persyaratan hanya untuk mempertahankan bentuk, atau apakah bagian tersebut merupakan jalur beban struktural yang terverifikasi?
• Arah termal: Apakah panas diperkirakan akan bergerak terutama dalam bidang, melalui ketebalan, melalui benda kaku, atau melintasi antarmuka?
• Assembly: adalah grafit yang berdiri sendiri, terikat pada pembawa, dikompresi di antara flensa, atau dikombinasikan dengan komponen grafit lainnya?

Pertanyaan-pertanyaan ini lebih dapat diandalkan daripada nama produk yang ditulis oleh pembeli yang mungkin menerjemahkan “plat,” “lembaran,” “foil,” atau “kertas” dari bahasa lain. Foto dan gambar tetap berguna, tetapi deskripsi aplikasi harus menjelaskan bagaimana barang tersebut ditopang dan dipasang.

4. Kisi Pemilihan Kekakuan–Kelenturan Ilustratif

Tabel berikut adalah alat triase proyek, bukan standar penerimaan teknik. Tabel ini mengatur informasi yang harus dikonfirmasi sebelum memilih bentuk material. Contoh numerik apa pun hanya bersifat ilustratif dan harus diganti dengan gambar, perakitan, mutu, beban, lingkungan layanan, dan rencana pengujian yang disetujui.

Ilustratif tentang proses triase proyek untuk pemilihan bentuk grafit.

Sinyal aplikasi	Pertanyaan proyek	Kemungkinan bentuk awal	Konfirmasi diperlukan
Geometri yang menopang diri sendiri	Apakah item tersebut harus mempertahankan rentang, kantong, rusuk, lubang, atau acuan yang dikerjakan dengan mesin yang tidak ditopang?	Blok grafit atau pelat yang berasal dari blok grafit	Mutu, bentang, ketebalan penampang, tumpuan, mode tegangan, orientasi, suhu, atmosfer, dan faktor keamanan.
Antarmuka yang sesuai	Apakah lapisan tersebut harus mampu mengakomodasi ketidakrataan permukaan di bawah tekanan perakitan yang telah ditentukan?	Lembaran grafit fleksibel atau laminasi yang disetujui	Tekanan kontak, kondisi permukaan, ketebalan terkompresi, persyaratan pemulihan atau rambatan, media, suhu, dan desain sambungan.
Lapisan konversi tipis	Apakah bahan tersebut akan dipasok dalam bentuk gulungan, potongan, dilaminasi, berperekat, atau dipotong sesuai bentuk?	Kertas grafit atau lembaran tipis yang fleksibel	Rute dasar, ketebalan, kepadatan atau massa areal, lebar, konstruksi gulungan, lapisan pelindung, perekat, fitur minimum, dan uji konversi.
Gasket yang dimuat dengan baut	Apakah grafit merupakan bahan penyegel yang dikompresi oleh sistem flensa dan baut yang telah ditentukan?	Lembaran penyegel grafit fleksibel atau diperkuat	Konstruksi gasket, flensa, media, suhu, tekanan, tegangan gasket, kriteria kebocoran, pemasangan, dan metode kualifikasi.
Fitur yang dikerjakan dengan mesin	Apakah gambar tersebut memerlukan lubang yang dalam, ulir, saku, pijakan, kecocokan, atau toleransi posisi?	Blok grafit	Geometri fitur, akses alat, jarak tepi, ketebalan dinding, skema datum, metode pengukuran, dan revisi gambar.
Penyebar panas atau antarmuka	Apakah persyaratannya berupa penyebaran bidang datar, transfer melalui ketebalan, kesesuaian antarmuka, atau jalur termal yang kaku?	Tergantung pada arsitektur termal yang disetujui.	Rute material, sifat arah, isolasi listrik, pembawa, perekat, tekanan kontak, suhu, geometri sumber panas, dan pengujian sistem.
Bagian kaku ditambah lapisan fleksibel	Apakah berbagai bentuk grafit menjalankan fungsi yang berbeda dalam rakitan yang sama?	Item-item baris terpisah dihubungkan oleh satu gambar perakitan.	Permukaan antarmuka, urutan tumpukan, orientasi, kontrol revisi, pemisahan kemasan, dan tanggung jawab perakitan.

Contoh penyaringan sebelumnya terkadang menggunakan nilai-nilai seperti rentang yang tidak didukung di atas 20 mm, kedalaman pemesinan di atas 2 mm, ketidaksesuaian permukaan 0.05–0.20 mm, atau toleransi pemasangan yang lebih ketat dari ±0.10 mm. Nilai-nilai tersebut dapat dipertahankan dalam contoh yang dikerjakan secara internal, tetapi bukan merupakan pemicu universal. Rentang 20 mm dapat berisiko rendah atau tinggi tergantung pada ketebalan, mutu, dukungan, suhu, getaran, dan beban. Toleransi 0.10 mm dapat bersifat rutin untuk satu geometri blok dan tidak sesuai untuk geometri blok lainnya. Gambar dan proses yang disetujui menentukan persyaratannya.

5. Ketebalan adalah petunjuk, bukan definisi produk.

Pelat grafit kaku 1 mm dan lembaran grafit fleksibel 1 mm dapat memiliki ketebalan nominal yang sama tetapi perilaku yang berbeda. Pelat kaku dipotong dari badan grafit padat dan mempertahankan bentuknya hingga penampang, penyangga, populasi cacat, atau beban penanganan menyebabkan patahan. Lembaran fleksibel diproduksi untuk ditekuk dan dikompresi, tetapi tidak dapat menahan fitur berulir yang tidak disangga atau kantong mesin yang dalam. Lembaran yang diperkuat dapat lebih kaku daripada lembaran yang tidak diperkuat, sedangkan pelat tipis yang berasal dari blok dapat lebih rapuh daripada yang lebih tebal. Ketebalan saja tidak dapat mengidentifikasi struktur-struktur ini.

Produk 50 mm yang disebut “lembaran grafit fleksibel” perlu diklarifikasi, bukan langsung ditolak. Produk tersebut bisa berupa tumpukan, cincin cetakan, laminasi terkompresi, rakitan, set gasket, atau sekadar masalah terjemahan. Tanyakan penampang, penguatan, jumlah lapisan, fleksibilitas, kondisi penopang, dan fungsi akhirnya.

6. Pemisahan Retensi Bentuk dari Kapasitas Beban Terverifikasi

Blok grafit kaku dipilih ketika suatu komponen harus mempertahankan geometri tiga dimensi, tetapi “kaku” tidak berarti bahwa setiap bagian grafit merupakan elemen struktural yang disetujui. Grafit bersifat rapuh, dan kapasitas beban aktual bergantung pada jenis grafit, jalur pembentukan, struktur butiran, arah material, jumlah cacat, kondisi permukaan, geometri takik, ukuran penampang, suhu, atmosfer, mode pembebanan, durasi, dan faktor keamanan.

ASTM C695 menentukan kekuatan tekan karbon dan grafit pada suhu ruang. Hasil uji sampel dapat mendukung karakterisasi material, tetapi tidak dengan sendirinya menentukan beban yang diizinkan untuk perlengkapan jadi, penyangga pemanas, cetakan, pelat, atau komponen tungku. Tinjauan desain harus menghubungkan metode uji sampel dengan geometri dan kondisi layanan yang sebenarnya.

Untuk komponen blok yang sensitif terhadap beban, RFQ dan catatan persetujuan harus mengidentifikasi:

• diberi nama grade grafit dan jalur pembentukannya;
• petunjuk material atau pengujian jika relevan;
• berdasarkan sifat suhu ruangan dan suhu layanan;
• mode beban kompresi, pembengkokan, tegangan, benturan, getaran, atau gabungan;
• penampang minimum, lubang, lekukan, ulir, sudut tajam, dan kontak penyangga;
• atmosfer pengoperasian dan paparan oksidasi;
• beban desain, persyaratan pembuktian, metode inspeksi, dan faktor keamanan yang disetujui;
• Pihak teknik yang bertanggung jawab atas penerimaan struktur akhir.

Untuk keperluan pengadaan secara umum, frasa seperti “pelat penempatan kaku” lebih akurat daripada “pelat grafit penahan beban” kecuali jika kasus pembebanan telah didefinisikan dan disetujui.

7. Bidang RFQ dan Inspeksi Khusus Bentuk Material

Spesifikasi grafit generik tunggal tidak dapat mengontrol semua bentuknya. Kepadatan, kekuatan, kompresibilitas, konduktivitas termal, kondisi permukaan, dan kemurnian hanya dapat dibandingkan ketika jalur material, metode, arah, sampel, dan konteks layanan dinyatakan. Tabel berikut memisahkan bidang minimum RFQ dan inspeksi untuk tiga jalur pembelian umum.

Kontrol RFQ dan inspeksi khusus bentuk material

Kelompok kontrol	Blok grafit kaku atau bagian yang dikerjakan dengan mesin	Lembaran atau kertas grafit terexpandasi	Lembaran yang diperkuat atau dilaminasi
Identity	Nama grade, jalur pencetakan/ekstrusi/isostatik, ID blok atau lot, orientasi.	Grafit alami yang diperluas, ID gulungan atau lot, struktur polos atau diolah.	Konstruksi grafit plus sisipan, foil, jaring, perekat, film, pelapis, atau pembawa.
Dimensions	Bahan baku mentah, gambar jadi, acuan, toleransi, kelonggaran pemesinan, persyaratan tepi dan permukaan.	Ketebalan, lebar, panjang atau massa gulungan, lebar yang dapat digunakan, penggulungan, kebijakan penyambungan, garis luar, dan toleransi ketebalan.	Ketebalan total, ketebalan lapisan individual, posisi sisipan, paparan tepi, garis luar, dan registrasi.
Properties	Kepadatan, ukuran butir, resistivitas, kekuatan, kadar abu, kadar karbon atau kemurnian, sifat termal, status tipikal/terjamin.	Kepadatan atau massa areal, karbon/abu, ketebalan, kompresibilitas jika relevan, sifat termal arah, permukaan, kekuatan penanganan.	Kepadatan komposit, material sisipan, daya rekat, integritas permukaan, kompresi/pemulihan, kebocoran atau kualifikasi layanan jika diperlukan.
Metode dan sampel	Metode pengujian, arah spesimen, lokasi, kuantitas, pengkondisian, instrumen, dan aturan penerimaan.	Tekanan pengukuran, posisi, jumlah sampel, pengkondisian, metode massa/luas, standar cacat visual, dan rencana pengambilan sampel gulungan.	Metode yang sesuai untuk laminasi, orientasi spesimen, penetrator atau perlengkapan, persiapan sampel, dan inspeksi spesifik lapisan.
Layanan dan persetujuan	Suhu, atmosfer, beban listrik, beban, kontaminasi, pemesinan, pembersihan, dan persetujuan sampel produksi awal.	Media, suhu, tekanan kontak, pembengkokan, arah termal, perekat, isolasi listrik, peralatan konversi, dan rol uji.	Desain flensa atau rakitan, media, tegangan, suhu, kompatibilitas pembawa, pemotongan cetakan, instalasi, dan catatan kualifikasi.

ASTM F36 hanya berguna dalam lingkup yang dinyatakan. Daftar aktif saat ini mengidentifikasinya sebagai metode untuk kompresibilitas dan pemulihan jangka pendek material gasket pada suhu ruangan. Metode ini tidak menetapkan perilaku creep jangka panjang, kompresi panas, kebocoran flensa aktual, atau masa pakai. Komposit laminasi mungkin memerlukan metode yang ditujukan untuk strukturnya, seperti ASTM F806, atau prosedur khusus proyek. Pembeli harus menyebutkan metode dan nilai penerimaan daripada menulis “kompresibilitas diperlukan” tanpa konteks.

8. Proses Konversi, Pemesinan, dan Pengemasan Mengikuti Bentuk Material

Grafit kaku dan grafit fleksibel melalui jalur produksi yang berbeda. Balok grafit dapat digergaji, dipotong persegi, digiling, dibubut, dibor, dibersihkan, diperiksa dimensinya, dilindungi di bagian tepi yang rapuh, dan ditahan agar tidak terkena benturan selama pengiriman. Lembaran dan kertas fleksibel dapat dikalender, dipotong, dilaminasi, dipotong dengan cetakan, diperiksa ketebalan dan kondisi permukaannya, ditopang rata atau digulung pada inti yang sesuai, dan dilindungi dari lipatan, tusukan, pemendekan, paparan kelembapan, atau kerusakan tepi.

Angka-angka praktis dapat membantu menjelaskan perbedaannya, tetapi angka-angka tersebut harus tetap berupa contoh proyek:

• A Pelat kaku 15 kg Mungkin memerlukan pembatasan pergerakan, perlindungan sudut, petunjuk pengangkatan, dan pemisahan dari perangkat keras. Hal itu tidak menetapkan ambang batas berat universal.
• Gulungan 0.1 mm mungkin memerlukan inti, perlindungan ujung, penggulungan terkontrol, dan penahan terhadap teleskopik. Rencana inti dan penggulungan yang disetujui bergantung pada lebar, panjang, kepadatan, laminasi, dan rute transportasi.
• Gasket potong 0.5 mm mungkin memerlukan penyangga datar, penyekat, kontrol kuantitas, dan perlindungan dari tepi yang melengkung atau rusak.
• Komponen yang berasal dari blok mungkin menggunakan allowance pemesinan 1–3 mm per sisi dalam penawaran ilustratif, tetapi toleransi sebenarnya bergantung pada grade, kondisi bahan baku, kerataan, ukuran, jalur pahat, metode penyelesaian, dan toleransi gambar.

Tim kami dapat membahas lapisan terpisah, rongga, label, atau catatan kit jika proyek yang disetujui membutuhkannya. Ini adalah opsi rencana pengemasan, bukan kondisi otomatis untuk setiap pengiriman. RFQ harus mengidentifikasi apakah barang kaku dan fleksibel dikemas secara terpisah, dikelompokkan berdasarkan perakitan, dikirim sebagai item baris individual, atau dipasok di bawah nomor kit yang dikendalikan pembeli.

Untuk detail proses tambahan, pembeli dapat meninjau Pemeriksaan kualitas rol kertas grafit, panduan Konversi kertas grafit bantalan penyebar panas , dan Panduan pengadaan OEM blok grafit.

9. Ketika Satu Rakitan Menggunakan Grafit Kaku dan Fleksibel

Beberapa peralatan memang membutuhkan kedua bentuk material tersebut. Pelat grafit yang diolah dapat memberikan geometri tetap, penyangga pemanas, permukaan cetakan, badan elektroda, perlengkapan, atau jalur termal yang kaku. Lapisan grafit yang fleksibel dapat memberikan penyegelan, kesesuaian, antarmuka termal tipis, lapisan pengorbanan, atau konversi menjadi bentuk yang telah ditentukan. Material-material tersebut harus tetap menjadi item terpisah meskipun keduanya digunakan dalam satu gambar perakitan.

Catatan perakitan gabungan praktis meliputi:

• Gambar perakitan dan revisi;
• Laporan penilaian, rute, gambar, datum, dan laporan inspeksi yang kaku dan terperinci per item;
• Tingkat, ketebalan, kepadatan, struktur, bentuk, dan kondisi kompresi atau termal item baris yang fleksibel;
• permukaan kontak, urutan penumpukan, orientasi, perekat atau sisipan, dan lapisan pelindung;
• tanggung jawab pemasangan dan persiapan permukaan yang diperlukan;
• Hubungan pengemasan: barang terpisah, set yang cocok, atau perlengkapan yang disetujui;
• Aturan pengendalian perubahan untuk setiap item baris.

Perubahan ketebalan gasket tidak secara otomatis memerlukan perubahan pada jenis grafit kaku. Namun, perubahan pada lekukan, permukaan kontak, atau tekanan perakitan dapat mengubah bentuk fleksibel atau kondisi terkompresi. Setiap perubahan hanya boleh dievaluasi jika memengaruhi antarmuka yang telah disetujui.

solusi penyegelan dan gasket industri memberikan konteks untuk sistem penyegelan. Untuk aplikasi komponen yang dikerjakan dengan mesin, lihat panduan aplikasi komponen grafit kustom dan panduan grafit yang dikerjakan dengan mesin terkait semikonduktor.

10. Aplikasi Termal Membutuhkan Tinjauan Arah Terpisah

“Lembaran termal grafit” bukanlah istilah RFQ yang cukup tepat. Pembeli harus menyatakan apakah material tersebut adalah grafit alam terexpandasi (kertas grafit), grafit fleksibel (foil grafit), lembaran grafit pirolitik, grafit kaku (pelat grafit), atau laminasi. Pembeli juga harus menyatakan apakah persyaratannya adalah penyebaran bidang datar, transfer melalui ketebalan, kesesuaian antarmuka, isolasi listrik, pelindung, ketahanan suhu, atau dukungan mekanis.

Untuk penyebar panas elektronik, RFQ mungkin memerlukan:

• bahan dasar dan jalur pembuatan;
• Sifat termal bidang datar dan bidang tegak lurus dengan metode pengujian yang disebutkan;
• ketebalan, kepadatan atau massa areal, dan orientasi arah;
• ukuran sumber panas dan area penyebaran target;
• perekat, pembawa, film isolasi, lapisan, release liner, atau penyegelan tepi;
• radius tekukan, geometri pemotongan cetakan, lebar minimum, dan registrasi;
• Persyaratan konduktivitas listrik atau isolasi;
• pengujian tekanan perakitan dan pengujian termal tingkat sistem.

Artikel foil grafit fleksibel dibandingkan dengan lembar grafit termal membahas batasan ini secara langsung. Panduan manajemen termal grafit menjelaskan mengapa suhu, atmosfer, arah, dan arsitektur perakitan harus dipertimbangkan bersama. Untuk material untuk proses converting grafit tipis yang diperluas, lihat kertas grafit dalam manajemen termal elektronik dan Panduan ketebalan dan kepadatan kertas grafit.

11. Kesalahan Umum Pembeli

Menyebut setiap produk datar sebagai “lembaran grafit”

Pelat kaku datar, lembaran grafit terexpandasi dan fleksibel, lembaran termal pirolitik, lembaran gasket yang diperkuat, dan komponen hasil converting dengan perekat dapat secara informal digambarkan sebagai lembaran. RFQ harus mengidentifikasi jalur, kekakuan, dukungan, dan fungsi akhir.

Menggunakan kepadatan tanpa mengidentifikasi famili material.

Kepadatan tidak dapat dipertukarkan secara langsung antara grafit sintetis kaku, grafit terexpandasi, laminasi yang diperkuat, dan material pirolitik. Nilai kepadatan harus dikaitkan dengan jenis, metode, kondisi sampel, arah jika relevan, dan status tipikal atau terjamin.

Hanya menentukan ketebalan dan lebar.

Ketebalan dan lebar dapat mengarahkan permintaan, tetapi tidak menentukan aplikasinya. Permintaan yang lengkap juga menjelaskan kekakuan, konversi, dukungan, suhu layanan, media, tekanan, arah termal, penguatan, dan pemasangan.

Menggunakan toleransi blok untuk material gulungan.

Suatu bagian yang dikerjakan dengan mesin dapat menggunakan acuan, toleransi posisi, kerataan, paralelisme, ukuran lubang, dan persyaratan permukaan. Sebuah rol dapat menggunakan lokasi ketebalan, lebar, lilitan, aturan sambungan, teleskopik, cacat permukaan, kondisi tepi, dan yield produksi yang dapat digunakan. Ini adalah sistem inspeksi yang berbeda.

Dengan asumsi uji kompresibilitas membuktikan sambungan gasket

Pengujian material pada suhu ruangan bukanlah pengganti desain sambungan, tegangan gasket, beban baut, kompatibilitas media, relaksasi rambatan, kualifikasi kebocoran, dan kontrol pemasangan. Panduan material gasket suhu tinggi menyediakan kerangka kerja pemilihan berbasis layanan.

Menggabungkan berbagai bentuk grafit dalam satu item baris.

Item baris yang terpisah memungkinkan setiap bentuk material untuk mempertahankan identitas yang benar, jalur manufaktur, metode inspeksi, standar penerimaan, metode pengemasan, dan riwayat perubahan. Gambar perakitan kemudian dapat menghubungkan kembali item-item tersebut tanpa mencampur spesifikasinya.

12. Templat RFQ yang Jelas

Susunan kalimat berikut dapat disesuaikan jika pembeli mengetahui bentuk materialnya:

Ini lebih bermanfaat daripada memaksakan nama produk yang tidak pasti. Ini memberi pemasok informasi yang cukup untuk memperbaiki arah material sebelum sampel atau penawaran dikeluarkan.

Pertanyaan yang Sering Diajukan (FAQ) Tentang Blok Grafit, Lembaran Fleksibel, dan Kertas

Bisakah lembaran grafit fleksibel menggantikan blok grafit?

Biasanya tidak, jika komponen tersebut membutuhkan geometri yang menopang sendiri, rongga yang dikerjakan dengan mesin, lubang, ulir, titik acuan, lokasi yang kaku, atau jalur struktural yang terverifikasi. Lembaran fleksibel hanya dapat menggantikan benda kaku jika fungsi sebenarnya adalah sebagai lapisan pendukung, penyesuaian bentuk, kompresibel, penyegel, atau lapisan termal tipis.

Bisakah blok grafit dipotong menjadi lempengan tipis?

Ya. Pelat yang dipotong dari blok tetap merupakan bagian grafit sintetis yang kaku dan rapuh. Tingkat, rentang, ketebalan, kerataan, penopang, risiko tepi, dan penanganan harus ditinjau. Tidak boleh diperlakukan sebagai lembaran grafit fleksibel hanya karena tipis dan rata.

Apa perbedaan praktis antara kertas grafit dan lembaran grafit fleksibel?

Nama-nama tersebut tumpang tindih di pasaran. Dalam positioning produk saat ini yang digunakan oleh tim kami, kertas grafit berfokus pada material gulungan yang lebih tipis untuk laminasi, pemotongan die, backing perekat, lapisan penyebar panas, dan konversi, sementara lembaran grafit fleksibel adalah keluarga industri yang lebih luas yang mencakup lembaran penyegel, stok gasket, gulungan, lembaran yang diperkuat, dan laminasi. RFQ tetap harus mencantumkan ketebalan, kepadatan, rute, struktur, bentuk pasokan, dan aplikasi akhir.

Apakah ketebalan menentukan apakah produk tersebut berupa blok, lembaran, atau kertas?

Tidak. Ketebalan adalah salah satu petunjuk. Jalur pembuatan, kekakuan, penguatan, pembawa, kondisi penopang, metode pemrosesan, dan fungsi akhir menentukan produk dengan lebih andal.

Apakah grafit kaku mampu menahan beban?

Grafit kaku dapat mempertahankan bentuknya dan dapat digunakan dalam perlengkapan atau penyangga, tetapi beban yang diizinkan tidak dapat disimpulkan dari kata “blok” atau hanya dari kepadatannya saja. Jenis, orientasi, geometri, cacat, suhu, atmosfer, mode tegangan, dasar pengujian, dan faktor keamanan yang disebutkan harus ditinjau oleh insinyur yang bertanggung jawab.

Apakah satu RFQ dapat mencakup blok, lembaran, dan kertas?

Ya, tetapi setiap bentuk harus berupa item baris terpisah dengan spesifikasi, inspeksi, kuantitas, dan pengemasannya sendiri. Gambar perakitan dapat menghubungkan item-item tersebut melalui permukaan kontak, orientasi, urutan tumpukan, dan kontrol revisi.

Informasi apa yang harus saya kirimkan jika saya ragu?

Kirimkan foto, gambar, dimensi penampang, kondisi penyangga, apakah bagian tersebut harus mempertahankan bentuk atau menyesuaikan diri, suhu operasi, tekanan atau beban kontak, media, fitur pemesinan atau pemotongan cetakan, arah termal, kuantitas, dan metode perakitan. Tim kami kemudian dapat mengidentifikasi jalur permintaan yang tepat sebelum penawaran harga.

Referensi dan Batasan Sumber

• Tim kami: Blok Grafit — mendukung rute keluarga produk saat ini yang ditawarkan oleh tim kami dan referensi kepadatan publik.
• Tim kami: Lembaran Grafit Fleksibel — mendukung ketebalan, kepadatan, bentuk pasokan, dan referensi jalur grafit alam terexpandasi saat ini.
• Tim kami: Kertas Grafit — mendukung rentang ketebalan tipis, rentang kepadatan, bentuk pasokan, dan posisi produk saat ini.
• ASTM C695 — mendukung batas uji kekuatan tekan suhu ruangan untuk karbon dan grafit.
• ASTM F36 — mendukung batas uji kompresibilitas dan pemulihan jangka pendek pada suhu ruangan untuk material gasket.
• USGS: Statistik dan Informasi Grafit — memberikan konteks umum komoditas dan industri grafit, bukan ambang batas pemilihan produk dalam artikel ini.
• U.S. Departemen Energi: Analisis Biaya Sistem Sel Bahan Bakar PEM — memberikan konteks aplikasi dan manufaktur historis untuk komponen sel bahan bakar tertentu; ini tidak mendefinisikan rentang produk yang ditawarkan oleh tim kami.
• U.S. Departemen Energi: Kolektor Arus Grafit — memberikan contoh aplikasi elektrokimia spesifik, bukan spesifikasi kertas grafit universal.
• OSTI: Laporan Teknis Historis tentang Material Grafit — memberikan konteks historis material grafit dan tidak digunakan sebagai dokumen verifikasi untuk rentang pasokan saat ini dari kami.
