Graphitblock vs. flexible Folie und Graphitpapier: funktionsbasierter Auswahlleitfaden

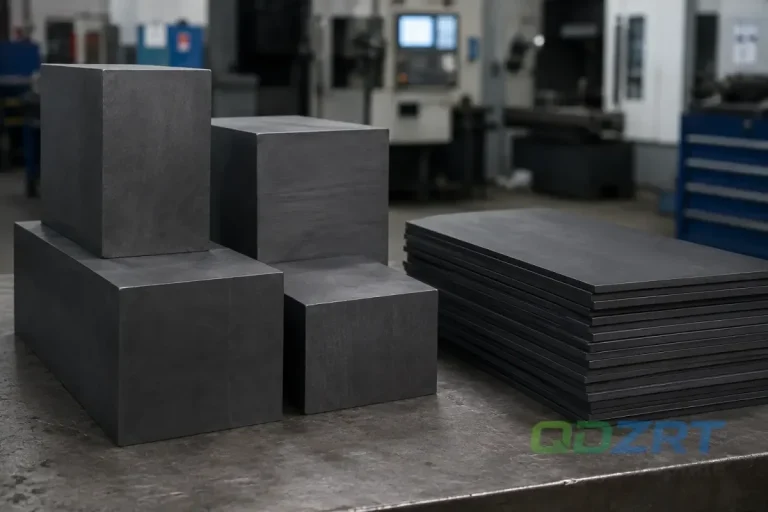

Graphitblock, flexible Graphitfolie und Graphitpapier sind keine austauschbaren Varianten desselben Materials. Sie können zwar im selben Beschaffungsprojekt vorkommen, werden aber auf unterschiedlichen Wegen hergestellt und für verschiedene mechanische Funktionen ausgewählt. Ein starrer synthetischer Graphitblock wird üblicherweise als Rohmaterial für die Bearbeitung oder als fertiges dreidimensionales Bauteil beschafft. Folien und Papier aus expandiertem Naturgraphit sind dünne, flexible Materialien, die als komprimierbare Schichten, Siegelmaterial, Rollenmaterial oder ausgewählte Wärmeleitschichten eingesetzt werden.

Die erste Frage beim Kauf lautet daher nicht: „Welches Graphit ist günstiger?“, sondern: „Welche Funktion muss das Bauteil in der Baugruppe erfüllen?“ Bauteile, die eine bearbeitete Aussparung, Bohrung, ein Gewinde, eine Bezugsfläche oder eine freitragende Form aufnehmen müssen, erfordern starres Graphitmaterial. Schichten, die sich anpassen, komprimieren, umhüllen, laminieren oder gestanzt werden müssen, sprechen für flexibles Graphitmaterial. Manche Baugruppen verwenden beides: Eine starre Graphitkomponente gibt die Geometrie vor, während eine flexible Graphitschicht für Abdichtung, Kontaktanpassung oder Schnittstellenfunktion sorgt.

Die Dicke ist zwar hilfreich, aber keine vollständige Produktbeschreibung. Eine dünne Platte aus massivem synthetischem Graphit bleibt ein starres und sprödes Material. Eine flexible Graphitplatte ähnlicher nomineller Dicke lässt sich hingegen biegen und zusammendrücken, da ihre Struktur und ihr Herstellungsverfahren unterschiedlich sind. Verstärkungen, Klebstoffe, Trägerfolien, Metalleinsätze, Laminatkonstruktionen, Abstützungsbedingungen und Einsatzumgebung können die korrekte Produktbezeichnung und den erforderlichen Prüfplan beeinflussen.

QDZRT Graphite verwendet eine Form- und Funktionsprüfung, um Graphitblock, flexible Graphitfolie, Graphitpapier, verstärkte Dichtungsfolien und fertig bearbeitete Teile vor der Angebotserstellung zu unterscheiden. Dieser Leitfaden bietet Käufern eine Auswahlhilfe, aktuelle Referenzbereiche (veröffentlicht auf den Produktseiten von uns), formspezifische Felder für RFQ, Prüfgrenzen, Kontrollen für kombinierte Baugruppen und praktische Verpackungsbeispiele.

1. Beginnen Sie mit der Materialfamilie und dem Fertigungsweg.

Der Begriff „Graphit“ umfasst verschiedene industrielle Werkstoffgruppen. Eine korrekte RFQ-Berechnung beginnt mit der Unterscheidung der Gruppen, die zwar auf einem Foto oder in einer Produktliste ähnlich aussehen mögen, sich aber bei der Bearbeitung, Umwandlung, Installation und Wartung unterschiedlich verhalten.

In diesem Leitfaden werden die primären Graphitformen behandelt.

Materialform	Hauptroute	Mechanisches Verhalten	Typische Einkaufsrichtung
Starrer synthetischer Graphitblock oder -platte	Geformter, extrudierter, vibrationsgeformter oder isostatischer Graphitkörper; nach Bedarf zugeschnitten und bearbeitet.	Selbsttragend und gut bearbeitbar, aber spröde. Festigkeit, Richtungsabhängigkeit, Korngröße, Reinheit und Temperaturverhalten hängen von der jeweiligen Sorte und dem Herstellungsverfahren ab.	EDM Elektroden, Ofenvorrichtungen, Formen, Lehren, Stützen, Heizelemente, Platten und kundenspezifische dreidimensionale Teile.
Flexible Platte aus expandiertem Naturgraphit	Gereinigter Naturgraphit wird expandiert und zu Platten- oder Rollenmaterial kalandriert.	Flexibel, komprimierbar und anpassungsfähig. Es ersetzt keinen starren, maschinell gefertigten Körper.	Dichtungsmaterial, Dichtungsschichten, Wärmedämmstoffe, Isolierungen, Rollenverarbeitung und kundenspezifische Zuschnitte.
Expandiertes Naturgraphitpapier	Dünnes expandiertes Graphitmaterial, das zu Papier, Folie, Platten oder Endlosrollen aufgewalzt wird.	Dünn, flexibel, leicht zu schneiden, zu laminieren und auszustanzen; oft bewertet nach Dicke, Dichte, Flächenmasse, Oberfläche und Verarbeitungsverhalten.	Wärmeverteilende Schichten, Stanzpads, selbstklebende Teile, Dichtungseinsätze, Laminate und Konvertermaterial.
Verstärktes oder laminiertes Graphitfolie	Flexibles Graphit kombiniert mit Folie, Metall mit Führungszapfen, Gewebe, Trägerfolie, Klebstoff, Trennfolie oder einer anderen zugelassenen Schicht.	Kompositverhalten. Die Verstärkung oder der Träger verändert die Anforderungen an Handhabung, Schneiden, Komprimieren, elektrische Isolation und Verpackung.	Industrielle Dichtungsplatten, umgebaute Dichtungsteile, unterstützte Wärmeschichten und mehrlagige Baugruppen.

Dieser Leitfaden behandelt nicht jedes dünne Thermographitprodukt als expandiertes Naturgraphitpapier. Panasonic beispielsweise unterscheidet Naturgraphitfolie von PGS, das als Pyrolytic Graphite Sheet bezeichnet wird. Panasonic erklärt, dass Naturgraphitfolie und PGS unterschiedliche Herstellungsverfahren nutzen: Naturgraphitpulver wird zu Folien gepresst, während PGS durch Hochtemperaturzersetzung von Polymerfolie hergestellt wird. Diese Unterscheidung ist wichtig, da sich Wärmeleitfähigkeit, Dicke, Handhabung, Beschichtung, Isolierung und Qualifikation unterscheiden können. Eine pyrolytische oder synthetische Thermographitfolie sollte daher unter einer eigenen Güteklasse und einem eigenen Datenblatt angeboten werden, anstatt automatisch in eine Spezifikation für expandiertes Graphitpapier eingeordnet zu werden.

2. Unser Team Produktseiten-Referenzbereiche

Die folgenden Angaben sind aktuelle Referenzbereiche der öffentlichen Produktseiten für die erste Anfrage. Sie beschreiben allgemeine Produktfamilien und stellen keine Garantie dafür dar, dass jede Dicke, Dichte, Breite, Güteklasse, Bewehrung und Länge kombinierbar ist. Die endgültige Verfügbarkeit und garantierte Werte müssen durch eine spezifizierte Güteklasse, eine genehmigte Spezifikation, ein Angebot, eine Zeichnung, ein Muster oder ein Zertifikat bestätigt werden.

Referenzbereiche der Produktfamilie unser Team

Produktfamilie	Aktuelle öffentliche Referenz	Was noch der Bestätigung bedarf
Graphitblock	Formgepresst, extrudiert, isostatisch und feinkörnig; Dichte ca. 1.70–1.90 g/cm³ je nach Sorte.	Bezeichnung der Güteklasse, Herstellungsverfahren, Korngröße, Korngröße, Eigenschaftsrichtung, Reinheit, Bearbeitungszugabe, Fertigzeichnung und garantierter oder typischer Zustand.
Flexible Graphitfolie	Dicke 0.025–2.0 mm; Dichte ungefähr 1.0–1.7 g/cm³; Optionen: Platten, Rollen, verstärkte und laminierte Ausführungen.	Verfügbare Kombinationen aus Dicke und Dichte, Breite, Länge, Kohlenstoff- oder Aschebedarf, Verstärkung, Oberfläche, Umwandlung, Toleranz, Verpackung und Einsatzbedingungen.
Graphitpapier	Dicke 0.025–1.0 mm; Dichte 0.8–1.7 g/cm³; Platten, Rollen, geschnittene Rollen und laminierte Varianten.	Materialgüte, Rollenbreite, nutzbare Breite, Rollenlänge oder -masse, Wicklung, Spleißrichtlinie, Flächenmasse, Oberfläche, Klebstoff oder Träger, Stanzanforderungen und Richtung der Wärmeprüfung.

3. Funktion zuerst: starres Bauteil oder flexible Schicht

Wenn das Endteil CNC-gefräst, gedreht, gebohrt, genutet, mit Gewinde versehen, gegebenenfalls geschliffen oder anhand dreidimensionaler Bezüge geprüft wird, sollte ein starrer Graphitblock oder eine aus einem Block geschnittene Graphitplatte als Ausgangsmaterial dienen. Wenn das Endprodukt längsgeschnitten, aufgewickelt, gestanzt, laminiert, um eine Kante gelegt, zwischen Gegenflächen komprimiert oder mit durchgehender Hinterlegung montiert wird, sollte flexible Graphitfolie oder Graphitpapier als Ausgangsmaterial dienen.

Ein Käufer kann die Anfrage in der Regel anhand der Beantwortung von sechs Fragen klassifizieren:

• Shape: Muss das Objekt ohne durchgehende Trägerstruktur eine dreidimensionale Geometrie beibehalten?
• Processing: Wird es maschinell bearbeitet oder geschlitzt, geschnitten, gestanzt, laminiert oder gewickelt?
• Kontakt: Muss es sich unter kontrollierter Kompression anpassen oder eine feste Bezugsbeziehung beibehalten?
• Ist Load: lediglich eine Anforderung zur Formerhaltung oder handelt es sich bei dem Bauteil um einen verifizierten strukturellen Lastpfad?
• Thermische Richtung: Wird erwartet, dass sich die Wärme hauptsächlich in einer Ebene, durch die Dicke, durch einen starren Körper oder über eine Grenzfläche bewegt?
• Ist das Graphit in der Baugruppe: selbsttragend, mit einem Träger verbunden, zwischen Flanschen komprimiert oder mit einer anderen Graphitkomponente kombiniert?

Diese Fragen sind verlässlicher als eine Produktbezeichnung, die von einem Käufer verfasst wurde, der möglicherweise Begriffe wie „Platte“, „Blatt“, „Folie“ oder „Papier“ aus einer anderen Sprache übersetzt. Fotos und Zeichnungen sind weiterhin hilfreich, die Anwendungsbeschreibung sollte jedoch erläutern, wie das Produkt gehalten und installiert wird.

4. Ein beispielhaftes Auswahlraster für Steifigkeit und Nachgiebigkeit

Die folgende Tabelle dient der Projektpriorisierung und ist kein Abnahmekriterium für die Konstruktionstechnik. Sie ordnet die Informationen, die vor der Auswahl einer Werkstoffart geprüft werden sollten. Sämtliche Zahlenbeispiele sind lediglich beispielhaft und müssen durch die tatsächliche Zeichnung, Baugruppe, Güteklasse, Belastung, Einsatzumgebung und den genehmigten Prüfplan ersetzt werden.

Beispielhafte Projekt-Triage zur Auswahl von Graphitformen

Anwendungssignal	Projektfrage	Wahrscheinliche Startform	Erforderliche Bestätigung
selbsttragende Geometrie	Muss das Bauteil eine ungestützte Spannweite, Tasche, Rippe, Bohrung oder ein bearbeitetes Bezugselement aufweisen?	Graphitblock oder aus einem Block hergestellte Platte	Gefälle, Spannweite, Wandstärke, Lagerung, Belastungsart, Ausrichtung, Temperatur, Atmosphäre und Sicherheitsfaktor.
Konforme Schnittstelle	Muss die Schicht Oberflächenunebenheiten unter einem definierten Montagedruck ausgleichen?	Flexible Graphitfolie oder zugelassenes Laminat	Kontaktdruck, Oberflächenbeschaffenheit, Kompressionsdicke, Rückstell- oder Kriechbedarf, Medium, Temperatur und Verbindungsdesign.
Dünne umgewandelte Schicht	Wird das Material als Rolle, geschnitten, laminiert, mit Kleberückseite oder gestanzt geliefert?	Graphitpapier oder dünne, flexible Folie	Basisroute, Dicke, Dichte oder Flächenmasse, Breite, Rollenaufbau, Trägermaterial, Klebstoff, Mindestmerkmale und Umwandlungsversuch.
verschraubte Dichtung	Handelt es sich bei dem Graphit um ein Dichtungsmaterial, das durch ein definiertes Flansch- und Schraubensystem komprimiert wird?	Flexible oder verstärkte Graphit-Dichtungsfolie	Dichtungskonstruktion, Flansch, Medium, Temperatur, Druck, Dichtungsspannung, Leckagekriterium, Installation und Qualifizierungsverfahren.
Bearbeitetes Merkmal	Erfordert die Zeichnung eine tiefe Bohrung, ein Gewinde, eine Tasche, eine Stufe, eine Passung oder eine Positionstoleranz?	Graphitblock	Geometrie der Merkmale, Werkzeugzugänglichkeit, Kantenabstand, Wandstärke, Bezugssystem, Messmethode und Zeichnungsrevision.
Wärmeverteiler oder Schnittstelle	Handelt es sich bei der Anforderung um eine Ausbreitung in der Ebene, einen Wärmetransport durch die Dicke, eine Konformität der Grenzfläche oder einen starren Wärmepfad?	Abhängig von der genehmigten thermischen Architektur	Materialweg, Richtungseigenschaften, elektrische Isolation, Träger, Klebstoff, Kontaktdruck, Temperatur, Wärmequellengeometrie und Systemtest.
Starrer Teil plus flexible Schicht	Erfüllen unterschiedliche Graphitformen in derselben Baugruppe unterschiedliche Funktionen?	Einzelne Positionen sind durch eine Montagezeichnung miteinander verbunden.	Schnittstellenflächen, Stapelreihenfolge, Ausrichtung, Revisionskontrolle, Packungstrennung und Montageverantwortung.

Frühere Prüfbeispiele verwenden mitunter Werte wie eine ungestützte Spannweite über 20 mm, eine Bearbeitungstiefe über 2 mm, eine Oberflächenabweichung von 0.05–0.20 mm oder eine Passungstoleranz enger als ±0.10 mm. Diese Werte können in einem internen Beispiel beibehalten werden, stellen aber keine universellen Auslösekriterien dar. Eine Spannweite von 20 mm kann je nach Dicke, Güteklasse, Lagerung, Temperatur, Vibration und Belastung ein niedriges oder hohes Risiko darstellen. Eine Toleranz von 0.10 mm kann für eine Blockgeometrie üblich, für eine andere jedoch unangemessen sein. Die Zeichnung und der genehmigte Prozess bestimmen die Anforderungen.

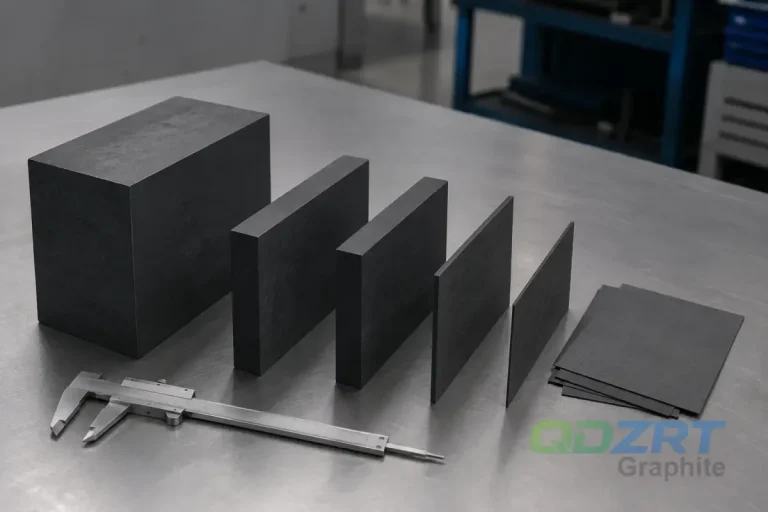

5. Die Dicke ist ein Hinweis, nicht die Produktdefinition.

Eine starre Graphitplatte (1 mm) und eine flexible Graphitfolie (1 mm) können die gleiche nominelle Dicke aufweisen, sich aber unterschiedlich verhalten. Die starre Platte wird aus einem massiven Graphitblock geschnitten und behält ihre Form, bis Querschnitt, Stützstruktur, Defekte oder Belastung beim Transport zum Bruch führen. Die flexible Graphitfolie ist biegsam und stauchend, kann aber keine freitragenden Gewinde oder tiefe Aussparungen aufnehmen. Eine verstärkte Graphitfolie kann steifer sein als ein unverstärktes, während eine dünne, aus einem Block gefertigte Platte spröder sein kann als eine dickere. Die Dicke allein reicht nicht aus, um diese Eigenschaften zu bestimmen.

Wird ein 50-mm-Produkt als „flexible Graphitplatte“ beschrieben, ist zunächst eine Klärung sinnvoll statt einer sofortigen Ablehnung. Gemeint sein können ein Stapel, ein Formring, ein komprimiertes Laminat, eine Baugruppe, ein Dichtungssatz oder schlicht eine Übersetzungsfrage. Klären Sie Querschnitt, Verstärkung, Lagenzahl, Flexibilität, Lagerungsbedingung und Endfunktion.

6. Formbeständigkeit und nachgewiesene Tragfähigkeit getrennt betrachten.

Starre Graphitblöcke werden gewählt, wenn ein Bauteil seine dreidimensionale Geometrie beibehalten muss. „Starr“ bedeutet jedoch nicht, dass jedes Graphitteil als Strukturbauteil zugelassen ist. Graphit ist spröde, und die tatsächliche Tragfähigkeit hängt von der Graphitsorte, dem Umformverfahren, der Kornstruktur, der Materialrichtung, dem Vorhandensein von Defekten, dem Oberflächenzustand, der Kerbgeometrie, dem Querschnitt, der Temperatur, der Atmosphäre, der Belastungsart, der Belastungsdauer und dem Sicherheitsfaktor ab.

ASTM C695 bestimmt die Druckfestigkeit von Kohlenstoff und Graphit bei Raumtemperatur. Ein Coupon-Ergebnis kann die Materialcharakterisierung unterstützen, definiert aber allein nicht die zulässige Belastung eines fertigen Bauteils, einer Heizkörperhalterung, einer Form, einer Platte oder eines Ofenbauteils. Eine Konstruktionsprüfung muss die Coupon-Methode mit der tatsächlichen Geometrie und den Betriebsbedingungen verknüpfen.

Bei einer lastabhängigen Blockkomponente sollten die RFQ-Unterlagen und der Freigabenachweis Folgendes identifizieren:

• Graphitsorte und Herstellungsverfahren genannt;
• Material- oder Prüfanweisungen, sofern relevant;
• Eigenschaften auf Basis von Raumtemperatur und Betriebstemperatur;
• Druck-, Biege-, Zug-, Stoß-, Vibrations- oder kombinierte Belastungsarten;
• Mindestquerschnitt, Löcher, Kerben, Gewinde, scharfe Ecken und Auflageflächen;
• Betriebsatmosphäre und Oxidationsbelastung;
• Auslegungslast, Nachweispflicht, Prüfverfahren und zugelassener Sicherheitsfaktor;
• Verantwortliche Ingenieurspartei für die endgültige Bauabnahme.

Für die allgemeine Beschaffung ist eine Bezeichnung wie „starre Positionierungsplatte“ genauer als „tragende Graphitplatte“, es sei denn, der Lastfall wurde definiert und genehmigt.

7. Lieferformspezifische RFQ- und Prüffelder

Eine einzige generische Graphitspezifikation kann nicht alle Formen abdecken. Dichte, Festigkeit, Kompressibilität, Wärmeleitfähigkeit, Oberflächenbeschaffenheit und Reinheit lassen sich nur vergleichen, wenn Materialweg, Verfahren, Richtung, Probe und Einsatzkontext angegeben werden. Die folgende Tabelle zeigt die Mindestwerte für RFQ und die Prüffelder für drei gängige Beschaffungswege.

Lieferformspezifische RFQ- und Prüfkontrollen

Kontrollgruppe	Starrer Graphitblock oder bearbeitetes Teil	Expandierte Graphitfolie oder Graphitpapier	Verstärkte oder laminierte Graphitfolie
Identity	Sortenbezeichnung, Form-/Extrusions-/isostatisches Herstellungsverfahren, Block- oder Chargen-ID, Ausrichtung.	Qualität: expandiertes Naturgraphit, Rollen- oder Chargen-ID, unbehandelte oder behandelte Struktur.	Graphitqualität plus Einlage, Folie, Gewebe, Klebstoff, Film, Auskleidung oder Trägerkonstruktion.
Dimensions	Rohling, fertige Zeichnung, Bezugspunkte, Bearbeitungsaufmaßen, Bearbeitungszugabe, Kanten- und Oberflächenanforderungen.	Dicke, Breite, Länge oder Rollenmasse, nutzbare Breite, Wicklung, Spleißrichtlinie, Kontur und Dickentoleranz.	Gesamtdicke, Dicke der einzelnen Schichten, Position des Einsatzes, Kantenbelichtung, Kontur und Registrierung.
Properties	Dichte, Korngröße, spezifischer Widerstand, Festigkeit, Aschegehalt, Kohlenstoffgehalt oder Reinheit, thermische Eigenschaften, typischer/garantierter Zustand.	Dichte bzw. Flächenmasse, Kohlenstoff-/Aschegehalt, Dicke, Kompressibilität (falls relevant), richtungsabhängige thermische Eigenschaften, Oberfläche, Handhabungsfestigkeit.	Verbunddichte, Einlegematerial, Haftung, Oberflächenintegrität, Kompression/Rückstellung, Leckage oder gegebenenfalls Gebrauchstauglichkeit.
Methode und sample	Prüfverfahren, Probenrichtung, Probenort, Probenmenge, Konditionierung, Prüfgerät und Abnahmeregel.	Messdruck, Positionen, Probenanzahl, Konditionierung, Massen-/Flächenmethode, visueller Fehlerstandard und Walzenstichprobenplan.	Geeignete Methode für das Laminat, die Probenausrichtung, den Eindringkörper oder die Vorrichtung, die Probenvorbereitung und die schichtspezifische Prüfung.
Service und Genehmigung	Temperatur, Atmosphäre, elektrische Beanspruchung, Last, Verschmutzung, Bearbeitung, Reinigung und Erstmusterprüfung.	Medium, Temperatur, Kontaktdruck, Biegung, Wärmerichtung, Klebstoff, elektrische Isolierung, Umwandlungsausrüstung und Proberolle.	Flansch- oder Baugruppenkonstruktion, Medium, Belastung, Temperatur, Trägerkompatibilität, Stanztechnik, Installation und Qualifizierungsdokumentation.

ASTM F36 ist nur innerhalb seines angegebenen Anwendungsbereichs sinnvoll. Die aktuelle Zulassung beschreibt es als Verfahren zur Bestimmung der Kurzzeitkompressibilität und Rückstellfähigkeit von Dichtungsmaterialien bei Raumtemperatur. Es liefert keine Informationen zum Langzeitkriechverhalten, zur Warmkompression, zur tatsächlichen Flanschleckage oder zur Lebensdauer. Für laminierte Verbundwerkstoffe kann ein speziell auf ihre Struktur abgestimmtes Verfahren, wie z. B. ASTM F806, oder ein projektspezifisches Verfahren erforderlich sein. Der Käufer sollte das Verfahren und den Akzeptanzwert benennen, anstatt ohne Kontext lediglich „erforderliche Kompressibilität“ anzugeben.

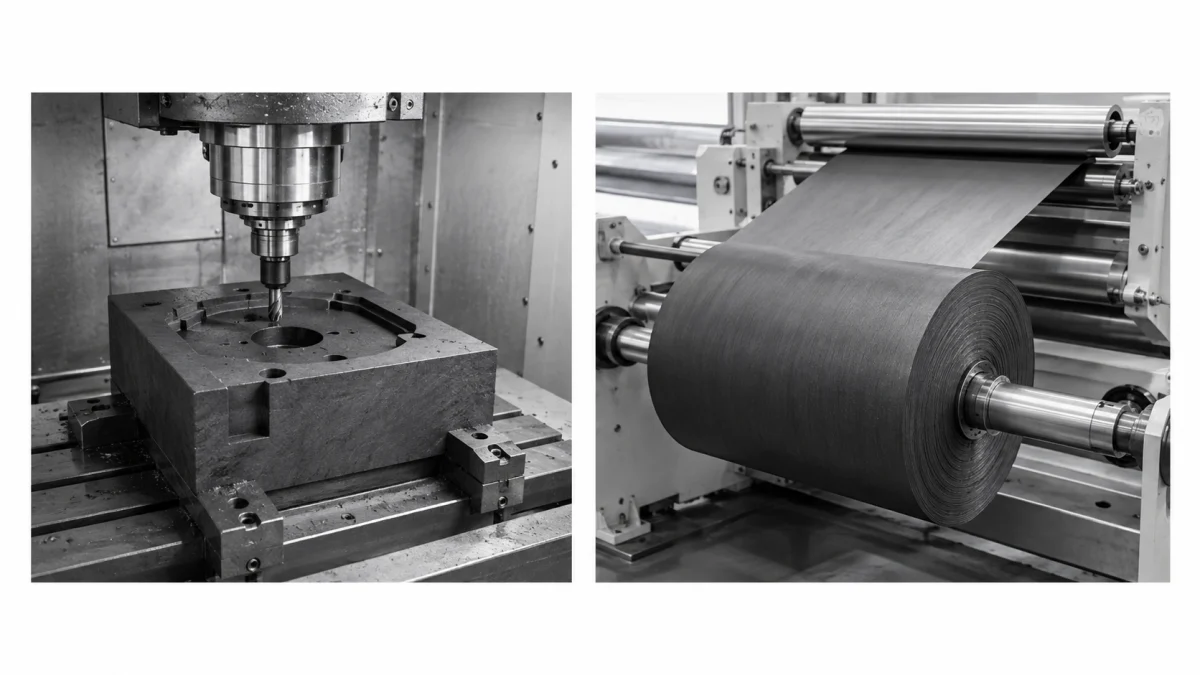

8. Weiterverarbeitung, Bearbeitung und Verpackung richten sich nach der Materialform

Starres und flexibles Graphit durchlaufen unterschiedliche Produktionsprozesse. Blockmaterial kann gesägt, begradigt, gefräst, gedreht, gebohrt, gereinigt, maßgeprüft, an empfindlichen Kanten geschützt und während des Transports gegen Stöße gesichert werden. Flexible Platten und Papiere können kalandriert, geschnitten, laminiert, gestanzt, auf Dicke und Oberflächenbeschaffenheit geprüft, flach gelagert oder auf einen geeigneten Kern gewickelt und vor Knicken, Durchstechen, Teleskopieren der Wicklung, Feuchtigkeitseinwirkung und Kantenbeschädigung geschützt werden.

Konkrete Zahlen können helfen, den Unterschied zu erklären, aber sie müssen Projektbeispiele bleiben:

• Eine starre Platte (15 kg) kann Bewegungssperren, geschützte Ecken, Hebeanweisungen und eine Trennung von Bauteilen erfordern. Daraus ergibt sich keine allgemeingültige Gewichtsgrenze.
• Eine 0.1 mm-Rolle kann einen Kern, einen Endschutz, eine kontrollierte Wicklung und eine Teleskopsicherung erfordern. Der zugelassene Kern und das Wicklungsschema hängen von Breite, Länge, Dichte, Laminat und Transportweg ab.
• Eine gestanzte Dichtung 0.5 mm kann eine flache Unterstützung, Zwischenlagen, Mengenkontrolle und Schutz vor eingerollten oder beschädigten Kanten erfordern.
• Bei einem aus einem Block gefertigten Teil kann in einem beispielhaften Angebot eine Bearbeitungszugabe von 1–3 mm pro Fläche verwendet werden, die tatsächliche Zugabe hängt jedoch von der Güte, dem Zustand des Rohmaterials, der Ebenheit, der Größe, dem Werkzeugweg, der Oberflächenbearbeitungsmethode und der Zeichnungstoleranz ab.

Unser Team kann separate Lagen, Hohlräume, Etiketten oder Kit-Datensätze beschreiben, sofern dies für das genehmigte Projekt erforderlich ist. Hierbei handelt es sich um Optionen für den Verpackungsplan und nicht um automatische Bedingungen für jede Sendung. RFQ sollte angeben, ob starre und flexible Artikel separat verpackt, nach Baugruppe gruppiert, als Einzelpositionen geliefert oder unter einer vom Käufer festgelegten Kit-Nummer bereitgestellt werden.

Weitere Details zum Prozess finden Käufer in den Graphitpapierrollen-Qualitätsprüfungen, der Umrüstung von Graphitpapier-Heißverteilungskissen-Anleitung und dem Graphitblock-BeschaffungsleitfadenOEM.

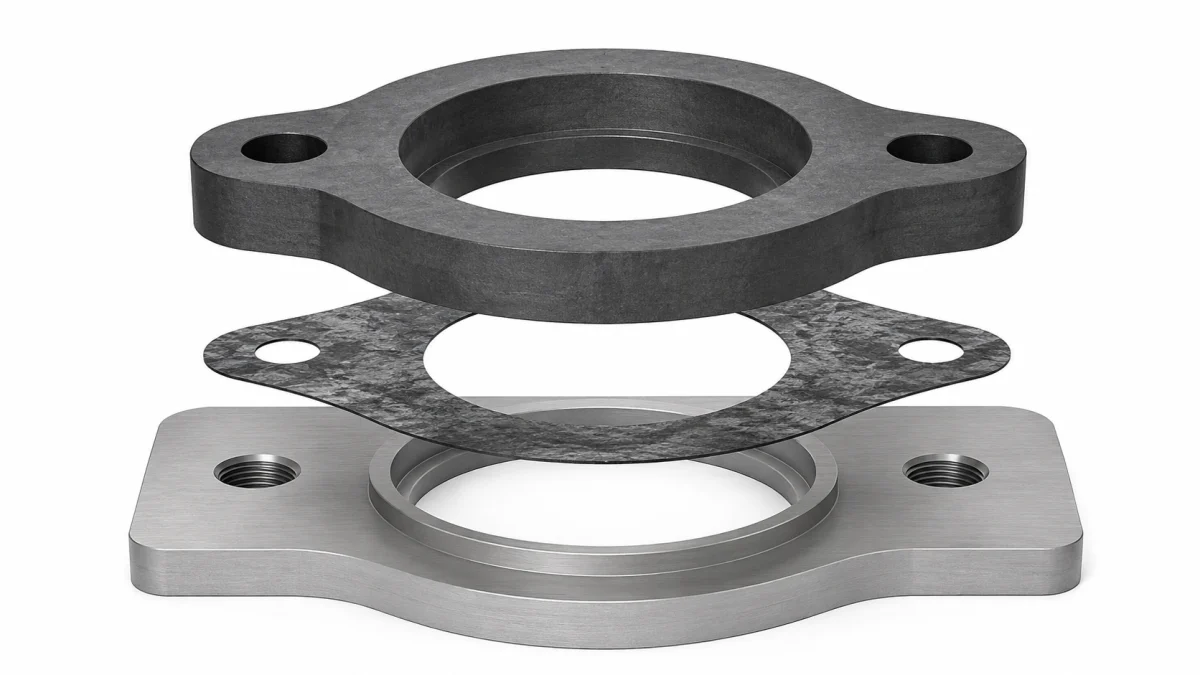

9. Wenn eine Baugruppe sowohl starres als auch flexibles Graphit verwendet

Manche Anlagen benötigen tatsächlich beide Materialformen. Eine bearbeitete Graphitplatte kann eine feste Geometrie, eine Heizelementhalterung, eine Formoberfläche, einen Elektrodenkörper, eine Vorrichtung oder einen starren Wärmeleitpfad bilden. Eine flexible Graphitschicht kann Abdichtung, Anpassungsfähigkeit, eine dünne Wärmeleitschicht, eine Opferschicht oder die Formgebung in einer definierten Kontur gewährleisten. Die Materialien sollten auch dann als separate Positionen geführt werden, wenn sie in einer gemeinsamen Montagezeichnung dargestellt sind.

Ein praktischer kombinierter Montagebericht umfasst:

• Montagezeichnung und Überarbeitung;
• starre Positionsbezeichnung, Routenbeschreibung, Zeichnung, Bezugspunkte und Inspektionsbericht;
• flexible Artikelqualität, Dicke, Dichte, Struktur, Kontur und Kompressions- oder Wärmebehandlungszustand;
• Kontaktflächen, Stapelreihenfolge, Ausrichtung, Klebstoff oder Einlage und Schutzfolie;
• Installationsverantwortung und alle erforderlichen Oberflächenvorbereitungen;
• Verpackungsverhältnis: Einzelartikel, zusammengehöriges Set oder zugelassenes Set;
• Änderungskontrollregel für jeden einzelnen Posten.

Eine Änderung der Dichtungsdicke erfordert nicht automatisch eine Änderung der Graphitsorte. Eine Änderung der Aussparung, der Kontaktfläche oder des Anpressdrucks kann jedoch die flexible Kontur oder den komprimierten Zustand verändern. Jede Änderung sollte nur dann bewertet werden, wenn sie die zugelassene Schnittstelle betrifft.

Die Lösung für Dichtungswerkstoffe und Industriedichtungen bietet Kontext für Dichtungssysteme. Für Anwendungen mit bearbeiteten Teilen siehe den Anwendungsleitfaden für kundenspezifische Graphitteile und den Leitfaden für bearbeitete Graphitteile in Halbleiteranlagen.

10. Thermische Anwendungen erfordern eine separate Richtungsprüfung

„Graphit-Wärmefolie“ ist als RFQ-Begriff nicht präzise genug. Der Käufer muss angeben, ob es sich um Graphitpapier aus expandiertem Naturgraphit, flexible Graphitfolie, pyrolytische Graphitfolie, eine starre Graphitplatte oder ein Laminat handelt. Außerdem ist festzulegen, ob die Anforderung die Wärmeverteilung in der Ebene, den Wärmetransport durch die Dicke, die Anpassung an Grenzflächen, elektrische Isolierung, Abschirmung, Temperaturbeständigkeit oder mechanische Abstützung betrifft.

Für einen elektronischen Wärmeverteiler benötigt der RFQ möglicherweise Folgendes:

• Grundmaterial und Herstellungsverfahren;
• thermische Eigenschaften in und senkrecht zur Ebene nach benannter Prüfmethode;
• Dicke, Dichte bzw. Flächenmasse und Richtungsorientierung;
• Größe der Wärmequelle und Zielverteilungsbereich;
• Klebstoff, Trägerfolie, Isolierfolie, Beschichtung, Trennfolie oder Kantenversiegelung;
• Biegeradius, Stanzgeometrie, Mindeststegbreite und Passergenauigkeit;
• Anforderungen an die elektrische Leitfähigkeit oder Isolation;
• Montagedruck- und Systemwärmeprüfung.

Der Artikel flexible Graphitfolie im Vergleich zu Wärmeleitgraphitfolie behandelt diese Grenze direkt. Die Anleitung Graphit-Wärmemanagement erläutert, warum Temperatur, Atmosphäre, Richtung und Montagearchitektur gemeinsam betrachtet werden müssen. Informationen zu dünnem Konvertermaterial aus expandiertem Graphit finden Sie in den Artikeln Graphitpapier im elektronischen Wärmemanagement und Graphitpapier Dicken- und Dichteleitfaden.

11. Häufige Käuferfehler

Jedes flache Produkt als „Graphitplatte“ bezeichnen

Eine flache, starre Platte, eine flexible Graphitfolie, ein synthetische pyrolytische Wärmeleitfolie, ein verstärkte Graphit-Dichtungsfolie und ein geklebtes Bauteil können informell alle als Folie bezeichnet werden. Die Kennzeichnung RFQ sollte den Verlauf, die Steifigkeit, die Stütze und die endgültige Funktion angeben.

Dichte verwenden, ohne die Materialfamilie zu identifizieren

Die Dichte von starrem synthetischem Graphit, expandiertem Graphit, verstärktem Laminat und pyrolytischem Material ist nicht direkt vergleichbar. Ein Dichtewert muss stets mit der jeweiligen Güteklasse, dem Herstellungsverfahren, dem Probenzustand, gegebenenfalls der Richtung und dem typischen oder garantierten Zustand in Verbindung gebracht werden.

Nur Dicke und Breite angeben

Dicke und Breite können die Anfrage lenken, definieren aber nicht die Anwendung. Eine vollständige Anfrage beschreibt außerdem Steifigkeit, Umwandlung, Unterstützung, Betriebstemperatur, Medium, Druck, Wärmerichtung, Verstärkung und Installation.

Verwendung von Blocktoleranzen für Walzenmaterial

Ein bearbeitetes Teil kann Bezugspunkte, Positionstoleranzen, Ebenheit, Parallelität, Bohrungsgröße und Oberflächenanforderungen verwenden. Eine Walze kann Dickenpositionen, Breite, Wicklung, Verbindungsregeln, Teleskopierung, Oberflächenfehler, Kantenbeschaffenheit und nutzbare Ausbeute verwenden. Dies sind unterschiedliche Prüfsysteme.

Annehmen, dass ein Kompressibilitätstest eine Dichtungsverbindung bestätigt

Eine Materialprüfung bei Raumtemperatur ersetzt nicht die Auslegung der Verbindung, die Dichtungsspannung, die Schraubenlast, die Medienverträglichkeit, die Kriechrelaxation, die Dichtheitsqualifizierung und die Installationskontrolle. Der Leitfaden für Hochtemperatur-Dichtungsmaterialien bietet einen anwendungsbezogenen Auswahlrahmen.

Kombination verschiedener Graphitformen unter einem Artikel

Separate Positionen ermöglichen es, dass jede Materialform ihre korrekte Identität, den Fertigungsweg, die Prüfmethode, den Abnahmestandard, die Verpackungsmethode und die Änderungshistorie beibehält. Die Montagezeichnung kann die Elemente dann wieder zusammenfügen, ohne dass sich ihre Spezifikationen vermischen.

12. Eine klare RFQ-Vorlage

Folgende Formulierung kann angepasst werden, wenn dem Käufer die materielle Form bekannt ist:

Dies ist sinnvoller als die Festlegung eines unklaren Produktnamens. Es gibt dem Lieferanten genügend Informationen, um die Materialrichtung zu korrigieren, bevor ein Muster oder ein Angebot ausgestellt wird.

Häufig gestellte Fragen zu Graphitblöcken, flexiblen Graphitfolien und Papier

Kann flexible Graphitfolie einen Graphitblock ersetzen?

Üblicherweise nicht, wenn das Bauteil eine selbsttragende Geometrie, eine bearbeitete Tasche, Bohrung, ein Gewinde, eine Bezugsfläche, eine starre Positionierung oder einen verifizierten Strukturverlauf benötigt. Flexible Platten können ein starres Bauteil nur dann ersetzen, wenn ihre eigentliche Funktion in einer stützenden, anpassungsfähigen, kompressiblen, abdichtenden oder dünnen Wärmedämmschicht besteht.

Lässt sich ein Graphitblock in dünne Platten schneiden?

Ja. Eine aus einem Block geschnittene Platte bleibt ein starres und sprödes Bauteil aus synthetischem Graphit. Güteklasse, Spannweite, Dicke, Planheit, Abstützung, Kantenverletzung und Handhabung müssen überprüft werden. Sie sollte nicht allein aufgrund ihrer geringen Dicke und Planheit wie eine flexible Graphitplatte behandelt werden.

Was ist der praktische Unterschied zwischen Graphitpapier und flexibler Graphitfolie?

Die Bezeichnungen überschneiden sich im Markt. In der aktuellen Produktpositionierung von uns konzentriert sich Graphitpapier auf dünnere Rollenmaterialien für Laminierung, Stanzen, Kleberückseiten, Wärmeverteilungsschichten und Weiterverarbeitung. Flexible Graphitfolien hingegen bilden eine breitere Produktfamilie für verschiedene Industriezweige, darunter Dichtungsfolien, Dichtungsmaterial, Rollen, verstärkte Folien und Laminate. Die RFQ-Anfrage sollte weiterhin Angaben zu Dicke, Dichte, Herstellungsweg, Struktur, Lieferform und Endanwendung enthalten.

Bestimmt die Dicke, ob das Produkt ein Block, eine Folie oder Papier ist?

Nein. Die Dicke ist ein Anhaltspunkt. Herstellungsverfahren, Steifigkeit, Verstärkung, Trägermaterial, Lagerungsbedingungen, Verarbeitungsmethode und die endgültige Funktion definieren das Produkt zuverlässiger.

Kann starres Graphit Lasten tragen?

Starres Graphit behält seine Form und kann für Vorrichtungen oder Stützen verwendet werden. Die zulässige Belastung lässt sich jedoch nicht allein aus der Bezeichnung „Block“ oder der Dichte ableiten. Die angegebene Güteklasse, Ausrichtung, Geometrie, Defekte, Temperatur, Atmosphäre, Belastungsart, Prüfgrundlage und der Sicherheitsfaktor müssen vom zuständigen Ingenieur geprüft werden.

Kann eine RFQ-Anfrage Block, Folie und Papier enthalten?

Ja, aber jede Materialform sollte als separate Position mit eigener Spezifikation, Prüfung, Menge und Verpackung geführt werden. Eine Montagezeichnung kann die Elemente über Kontaktflächen, Ausrichtung, Stapelreihenfolge und Revisionskontrolle verknüpfen.

Welche Informationen sollte ich senden, wenn ich mir unsicher bin?

Bitte senden Sie Fotos, Zeichnungen, Querschnittsmaße, Angaben zur Lagerung, ob das Teil formstabil oder anpassungsfähig sein muss, Betriebstemperatur, Druck oder Kontaktbelastung, Medium, Bearbeitungs- oder Stanzmerkmale, Wärmerichtung, Menge und Montageart. Unser Team kann dann den richtigen Anfrageweg ermitteln und Ihnen ein Angebot erstellen.

Referenzen und Quellgrenzen

• Unser Team: Graphitblock — unterstützt die aktuellen Produktfamilienrouten, die von uns angebotenen Herstellungswege sowie die öffentlich angegebene Dichte.
• Unser Team: flexible Graphitfolie — unterstützt die aktuellen Referenzangaben zu Dicke, Dichte, Lieferform und dem Herstellungsweg über expandierten Naturgraphit.
• Unser Team: Graphitpapier — unterstützt den aktuellen Dünnschichtbereich, Dichtebereich, Lieferformen und die Produktpositionierung.
• ASTM C695 — unterstützt die Grenze des Druckfestigkeitstests bei Raumtemperatur für Kohlenstoff und Graphit.
• ASTM F36 — unterstützt die Kurzzeit-Kompressibilitäts- und Erholungsprüfungsgrenze bei Raumtemperatur für Dichtungsmaterialien.
• USGS: Graphitstatistik und -informationen — bietet einen allgemeinen Kontext zu Graphitrohstoffen und der Industrie, nicht die in diesem Artikel genannten Schwellenwerte für die Produktauswahl.
• US-Energieministerium: Kostenanalyse von PEM-Brennstoffzellensystemen — bietet einen historischen Anwendungs- und Herstellungskontext für ausgewählte Brennstoffzellenkomponenten; definiert nicht die von uns angebotenen Produktreihen.
• US-Energieministerium: Graphitstromkollektoren — bietet ein spezifisches Anwendungsbeispiel für elektrochemische Anwendungen, keine universelle Spezifikation für Graphitpapier.
• OSTI: Historischer technischer Bericht über Graphitmaterialien — bietet einen historischen Kontext zu Graphitmaterialien und wird nicht als Nachweis für aktuelle Angebotsbereiche ab unser Team verwendet.
