Istilah “kertas grafit” digunakan secara longgar di beberapa keluarga produk. Kertas atau lembaran grafit alami yang diperluas dibuat dengan memperluas serpihan grafit dan mengkalender partikel yang telah diperluas menjadi lembaran fleksibel. Material antarmuka termal grafit yang dapat dikompresi dapat menggunakan grafit yang diperluas dengan penguat, pembawa, atau perekat. Lembaran grafit pirolitik diproduksi melalui jalur sintesis yang berbeda dan memiliki ketebalan, anisotropi, penanganan, dan profil suhu yang berbeda. Semua material ini dapat muncul dalam diskusi tentang penyebar panas atau komponen yang telah dimodifikasi, tetapi nilai konduktivitas, densitas, berat, dan suhu yang dipublikasikan tidak dapat saling menggantikan.
Pemilihan tidak dapat dilakukan hanya berdasarkan ketebalan saja. Kertas 0.10 mm pada 1.0 g/cm³ dan lembaran 0.50 mm pada 1.3 g/cm³ berbeda dalam massa areal, penanganan, kompresibilitas, perilaku kontak, jalur termal, hasil pemrosesan lanjutan, dan pengemasan. Oleh karena itu, QDZRT Graphite mendefinisikan ketebalan, kepadatan, lebar, panjang gulungan, permukaan, penguatan atau laminasi, dasar kemurnian, arah aliran panas, metode pemrosesan lanjutan, dan kondisi pengiriman sebagai satu spesifikasi.
Panduan ini menggunakan kerangka kerja khusus bentuk untuk menjelaskan sifat, kegunaan, perbandingan, interaksi ketebalan-kepadatan, die-cutting, pemeriksaan kualitas, pengemasan, dan informasi yang dibutuhkan untuk penawaran harga industri.
RFQ Input untuk Pemilihan Kertas Grafit
Penawaran harga harus memisahkan rute produk dari dimensinya. Nilai seperti 0.10 mm atau 1.0 g/cm³ hanya bermakna jika famili material, metode pengujian, susunan lapisan lengkap, dan format pengiriman juga didefinisikan. Tabel di bawah ini adalah kerangka kerja RFQ, bukan rentang katalog.
| Bidang RFQ | Proyek entri | Definisi atau metode untuk mengkonfirmasi | Mengapa ini penting |
|---|---|---|---|
| Rute material | Lembaran/kertas grafit alami yang diperluas, TIM grafit yang dapat dikompresi, lembaran grafit pirolitik, atau konstruksi lain yang disebutkan namanya. | Kelas pabrikan, bahan dasar, penguat, pembawa, dan perekat | Mencegah transfer data konduktivitas atau suhu antar produk yang tidak terkait. |
| Ketebalan | Ketebalan grafit nominal dan ketebalan konstruksi total | Instrumen, tekanan kontak, penyangga, lokasi pengukuran, dan toleransi yang disetujui. | Mengontrol ketinggian tumpukan, pemrosesan lanjutan, kontak, dan interpretasi kepadatan. |
| Kepadatan atau massa areal | Nilai nominal, satuan, dan apakah nilai tersebut hanya berlaku untuk grafit atau laminasi lengkap. | Metode massa, luas, dan ketebalan; pengkondisian dan tekanan | Memengaruhi kompresibilitas, penanganan, dan perhitungan pengiriman, tetapi tidak menggantikan identitas mutu. |
| Lebar, panjang, dan inti | Dimensi gulungan induk, gulungan yang dipotong, lembaran atau potongan; diameter dalam inti; kebijakan penyambungan. | Gambar yang disetujui, arah penggulungan, dan definisi tepi yang dapat digunakan. | Menentukan hasil pemrosesan lanjutan, penanganan gulungan, dan pengemasan. |
| Struktur dan laminasi | Grafit polos, penguatan logam, pembawa PET, perekat, lapisan pelepas, pelapis atau susunan lainnya | Ketebalan lapisan demi lapisan dan lapisan mana yang tetap digunakan. | Bahan pembawa atau perekat dapat menentukan batas suhu dan listrik yang sebenarnya. |
| Arah fungsional | Penyebaran dalam bidang, transfer antarmuka arah ketebalan, penyegelan, pelindung, atau tugas lain yang ditentukan. | Arah pengujian, suhu, tekanan kontak, kondisi permukaan, dan metode. | Lembaran anisotropik tidak dapat ditentukan dengan satu angka konduktivitas bebas arah. |
| Layanan rentang operasi | Udara, gas inert, atau vakum; suhu kontinu dan durasi singkat; media; tekanan; siklus | Validasi konstruksi dan perakitan lengkap | Kemampuan grafit dasar tidak secara otomatis menjadi kemampuan laminasi. |
| Pengiriman dan penerimaan | Gulungan, lembaran, bagian berperekat atau potongan cetakan; label, pelapis, orientasi dan kemasan | Rencana inspeksi yang disetujui, definisi batch, cacat kelas, aturan pengambilan sampel dan pengujian ulang | Menghubungkan data material dengan format yang sebenarnya diterima dan dirakit. |
Status contoh proyek: Pernyataan seperti “0.20 mm lapisan grafit pada pembawa PET” adalah RFQ contoh, bukan batasan kertas/lembaran universal. Pesanan yang disetujui harus mengidentifikasi jalur produk, nilai nominal, metode pengujian, dan batas penerimaan.
Apa Itu Kertas Grafit?
Kertas atau lembaran grafit alami yang diperluas dimulai dengan serpihan grafit alami yang diinterkalasi, diperluas, dan dikompresi menjadi lembaran kontinu, biasanya tanpa jaringan serat anyaman. SGL Carbon menjelaskan lembaran grafit alami yang diperluas dengan kepadatan tinggi yang dibuat dengan perluasan dan penggulungan intensif tanpa perekat atau pengikat, dengan contoh konduktivitas bidang 400–500 W/mK untuk keluarga produk tersebut. Angka tersebut hanya berguna jika disertai dengan data rute, kepadatan, arah, dan produknya.
Lapisan antarmuka grafit yang dapat dikompresi (TIM) dapat menggunakan grafit bersama dengan bahan pembawa, penguat, atau perekat untuk meningkatkan kontak di bawah tekanan. Dalam kategori ini, perilaku arah ketebalan dan resistansi kontak antarmuka dapat lebih penting daripada konduktivitas dalam bidang. Oleh karena itu, produk Graphite-TIM Panasonic dipublikasikan sebagai konstruksi nomor bagian spesifik, bukan sebagai satu nilai “kertas grafit” generik.
Lembaran grafit pirolitik diproduksi melalui jalur sintesis yang berbeda. Nomor bagian Panasonic PGS mengilustrasikan mengapa identitas produk penting: konduktivitas bidang yang dipublikasikan bervariasi menurut model dan ketebalan, dan lapisan PET atau perekat dapat mengurangi batas suhu perakitan bahkan ketika PGS polos memiliki batas yang lebih tinggi. Nilai PGS 1300, 1600 atau 1950 W/mK tidak dapat diberikan pada kertas grafit yang diperluas.
| Keluarga produk | Jalur manufaktur | Data yang harus tetap terkait dengan nilai | Pertanyaan seleksi tipikal |
|---|---|---|---|
| Kertas/foil grafit alami yang diperluas | Serpihan alami yang diperluas dikompresi atau dikalenderkan menjadi lembaran tipis yang fleksibel. | Kepadatan, kemurnian, ketebalan, anisotropi, ketahanan oksidasi, dan penguatan | Apakah tugasnya adalah menyebarkan panas, menyegel, menekan, pemrosesan lanjutan rol, atau laminasi? |
| TIM grafit yang dapat dikompresi | Konstruksi antarmuka berbasis grafit, terkadang dengan lapisan penguat, pembawa, atau perekat. | Performa arah ketebalan, tekanan kontak, ketebalan terkompresi, kekasaran permukaan, dan susunan lapisan. | Seberapa besar tekanan antarmuka dan kesesuaian yang tersedia dalam perakitan sebenarnya? |
| Lembaran grafit pirolitik | Rute pengendapan dan grafitisasi sintetis yang menghasilkan grafit berorientasi kuat. | Nomor bagian, ketebalan, arah bidang, konstruksi PET/perekat, isolasi listrik, dan suhu tahan | Apakah diperlukan penyebar panas konduktivitas tinggi yang sangat tipis, dan dapatkah lembaran tersebut dilindungi dari kerusakan akibat penanganan? |
Dalam penggunaan industri, kata-kata kertas, foil, dan lembaran saling tumpang tindih. Oleh karena itu, jalur dan konstruksi yang terkontrol lebih dapat diandalkan daripada label. Halaman Lembaran Grafit dan Lembaran Grafit Fleksibel yang terkait harus dibaca bersamaan dengan ketebalan, kepadatan, penguatan, dan persyaratan aplikasi yang sebenarnya.

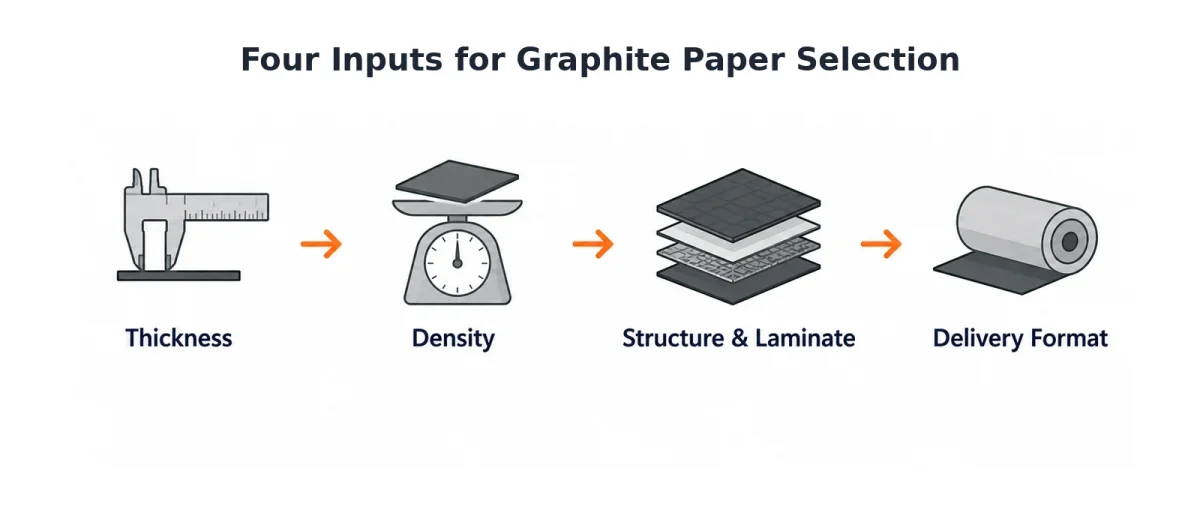

Peta Spesifikasi Kertas Grafit Empat Sumbu
Artikel ini menggunakan Peta Spesifikasi Kertas Grafit Empat Sumbu. Sumbu 1 adalah geometri: ketebalan, lebar, panjang, dan garis luar yang dipemrosesan lanjutan. Sumbu 2 adalah struktur: kepadatan, penguatan, laminasi, dan permukaan. Sumbu 3 adalah fungsi: penyebaran panas, transfer antarmuka, penyegelan, pelindung, atau perlindungan. Sumbu 4 adalah pengiriman: gulungan, lembaran, potongan cetakan, label, inti, dan kemasan. Spesifikasi lengkap menyelaraskan keempat sumbu; mengubah satu sumbu dapat mengubah sumbu lainnya.
| Sumbu | Masukan proyek yang dibutuhkan | Dasar persetujuan | Risiko jika diabaikan |
|---|---|---|---|
| 1. Geometri | Ketebalan grafit nominal, ketebalan laminasi total, lebar, panjang gulungan atau lembaran, inti, dan garis luar yang dipemrosesan lanjutan. | Gambar, metode pengujian, toleransi, dan tata letak pemrosesan lanjutan | Tinggi tumpukan yang salah, hasil produksi rendah, kerusakan akibat penanganan, atau komponen yang tidak sesuai. |
| 2. Struktur | Rute material, kepadatan atau massa areal, penguatan, laminasi, perekat, pembawa, dan permukaan. | Konstruksi berlapis yang mencantumkan nama dan mutu | Ketebalan yang secara nominal benar akan berperilaku berbeda dalam kompresi, suhu, dan pemrosesan lanjutan. |
| 3. Fungsi | Arah dan fluks panas, tekanan kontak, tegangan penyegelan, peran listrik, atmosfer, suhu, media, dan siklus. | Data khusus mutu dan validasi pada tingkat aplikasi | Satu properti dioptimalkan sementara mode kegagalan sebenarnya terlewatkan. |
| 4. Pengiriman | Gulungan induk, gulungan yang dipotong, lembaran atau bagian; lapisan pelindung, arah penggulungan, label, ketertelusuran, dan orientasi kemasan. | Gambar kemasan dan rencana inspeksi yang telah disetujui | Kerutan, teleskopik, lubang, lipatan, lot campuran, atau umpan pemrosesan lanjutan yang tidak dapat digunakan. |
Peta ini mencegah kesalahan umum: memesan “kertas grafit 0.2 mm” tanpa mengetahui kepadatan, lebar, panjang gulungan, arah termal, perekat, atau pemrosesan lanjutan. Deskripsi tersebut hanya mendefinisikan satu sumbu. Tim kami menggunakan sumbu yang tersisa untuk menentukan apakah material tersebut termasuk dalam pemrosesan lanjutan termal, penyegelan, pelapis industri umum, atau jalur lainnya.
Properti Utama dan Batas-batasnya
Kinerja Termal Bergantung pada Jalur dan Arah
Foil grafit alami yang diperluas dan lembaran grafit pirolitik keduanya bersifat anisotropik, tetapi keduanya bukanlah material yang sama. SGL Carbon menerbitkan nilai 400–500 W/mK dalam bidang untuk foil grafit alami yang diperluas dengan kepadatan tinggi dan juga menunjukkan bahwa foil grafit alami dan sintetis yang diperluas menempati rentang konduktivitas dan ketebalan yang berbeda. Panasonic menerbitkan nilai PGS spesifik model dari 700 hingga 1950 W/mK tergantung pada ketebalan dan konstruksi. Contoh-contoh ini mengilustrasikan ketergantungan rute; contoh-contoh ini tidak menetapkan nilai tim kami universal.
Rakitan termal juga mencakup resistansi kontak. 2022 ORNL tinjauan dari antarmuka termal grafit fleksibel menjelaskan bahwa resistansi termal total dan antarmuka bergantung pada material yang bersentuhan dan kondisi pengukuran. Oleh karena itu, ketebalan massal yang lebih rendah atau konduktivitas bidang yang lebih besar tidak secara otomatis menciptakan resistansi sambungan-ke-sink yang lebih rendah.
Fleksibilitas, Kompresibilitas, dan Konversi
Kertas grafit yang diperluas dapat dibelah, dilaminasi, dilubangi, atau dipotong dengan cetakan jika kekuatan lembaran, lapisan pelindung, dan peralatannya sesuai dengan konstruksi. Kompresibilitas dapat meningkatkan kesesuaian atau kontak penyegelan, tetapi juga berarti bahwa ketebalan yang diukur berubah dengan tekanan kontak. Lembaran grafit pirolitik dapat sangat tipis dan fleksibel, namun penanganan, perlindungan tepi, dan persyaratan tekukannya mengikuti konstruksi PGS spesifik, bukan aturan grafit yang diperluas.
Batasan Suhu dan Kimiawi Merupakan Bagian dari Konstruksi Lengkap.
Grafit dasar, penguat, perekat, pembawa PET, lapisan, dan permukaan di sekitarnya dapat memiliki batas yang berbeda. Data model Panasonic mengilustrasikan hal ini secara langsung: beberapa konstruksi PGS polos mencantumkan suhu tahan yang lebih tinggi daripada versi yang dilaminasi PET dan perekat. Grafit yang diperluas juga dapat teroksidasi di udara pada suhu tinggi bahkan ketika layanan gas inert atau vakum memungkinkan nilai yang lebih tinggi. Oleh karena itu, pesanan harus menentukan atmosfer, suhu kontinu dan durasi pendek, media, tekanan, waktu paparan, dan lapisan yang tetap digunakan.
Perbandingan Berat Membutuhkan Geometri dan Konstruksi yang Sama
Pernyataan bahwa grafit lebih ringan daripada tembaga atau aluminium hanya berguna jika ketebalan, luas, kepadatan, pembawa, dan perekat dijaga konstan. Panasonic menerbitkan perbandingan berat untuk keluarga PGS-nya, sementara SGL menerbitkan data kepadatan untuk foil grafit alami dan sintetis yang diperluas. Tidak satu pun dari perbandingan tersebut dapat diterapkan secara otomatis ke kertas grafit lain atau pada laminasi yang lebih tebal.
Perbandingan Praktis Berbagai Bentuk Lembaran Grafit
| Bentuk material | Ciri khas | Ukuran standar | Catatan seleksi |
|---|---|---|---|
| Kertas/foil grafit yang diperluas | Grafit alami yang diperluas dikompresi menjadi bentuk gulungan atau lembaran yang fleksibel. | Penyebaran panas, pemrosesan lanjutan penyegelan, antarmuka yang dapat dikompresi, dan laminasi. | Konfirmasikan kepadatan, anisotropi, kemurnian, penguatan, dan kondisi oksidasi. |
| TIM grafit yang dapat dikompresi | Konstruksi antarmuka dipilih berdasarkan kesesuaian di bawah tekanan. | Elektronik, modul, dan rakitan di mana resistansi kontak menjadi penting. | Tentukan tekanan, ketebalan terkompresi, permukaan, dan dasar pengujian arah ketebalan. |
| Lembaran grafit pirolitik | Grafit sintetis yang sangat berorientasi, seringkali sangat tipis. | Penyebar panas elektronik kompak dan struktur pelindung terpilih | Gunakan nomor bagian, ketebalan, laminasi, dan petunjuk penanganan yang tepat. |
| Blok atau pelat grafit kaku | Grafit struktural yang dapat diolah dengan mesin dengan geometri tanpa penyangga. | Perlengkapan tungku, elektroda, dan komponen yang dibuat khusus. | Bukan pengganti jika diperlukan rol yang mudah dibentuk, laminasi tipis, atau lembaran yang dipotong dengan cetakan. |
Kata “kertas” dan “lembaran” tidak menciptakan batasan ketebalan yang dapat diandalkan. Rute material, struktur, dan penggunaan akhir harus dinyatakan sebelum data kinerja satu pemasok dibandingkan dengan produk lain.
Penggunaan Kertas Grafit Umum di Industri
Manajemen Termal dan Penyebaran Panas
Lembaran grafit yang diperluas, TIM grafit yang dapat dikompresi, dan lembaran grafit pirolitik semuanya dapat muncul dalam rakitan termal, tetapi mereka memecahkan masalah yang berbeda. Penyebaran bidang mendistribusikan kembali panas secara lateral; transfer arah ketebalan dan kontak antarmuka mengatur bagaimana panas masuk dan meninggalkan lapisan. Material dipilih berdasarkan arah, fluks panas, kondisi permukaan, tekanan kontak, ketebalan, persyaratan listrik, dan laminasi lengkap.
Konversi Penyegelan dan Gasket
Kertas atau lembaran grafit yang diperluas dapat diubah menjadi lapisan gasket tipis, pelapis, atau segel laminasi di mana konstruksi yang disetujui sesuai dengan tekanan, media, dan atmosfer. Penguatan, kompresibilitas, pemulihan, toleransi ketebalan, dan paparan media dipertimbangkan bersama sebelum parameter pemrosesan lanjutan disetujui. Penyebar panas PGS tidak boleh diperlakukan sebagai lembaran penyegel hanya karena kedua produk tersebut disebut lembaran grafit.
Struktur Kelistrikan, Pelindung, dan Distribusi Arus
Lembaran berbasis grafit dapat memberikan konduksi atau pelindung listrik, tetapi resistansi kontak, arah, tekanan, perlakuan permukaan, dan lapisan isolasi menentukan hasil perakitan. Karya pengumpul arus grafit DOE relevan dengan konsep pengumpul arus baterai tertentu, bukan untuk setiap aplikasi listrik kertas grafit.
Bagian yang Dilaminasi dan Dipotong dengan Mesin
Material gulungan dapat dipotong, dilaminasi, diberi perekat, atau dipotong dengan cetakan jika kekuatan, orientasi, lapisan pelindung, dan perkakasnya sesuai dengan bagian yang akan diproses. Gambar harus mendefinisikan garis luar, lebar minimum material, lubang, arah serat atau penyebaran panas, area yang tidak boleh diberi perekat, kondisi tepi, dan orientasi pengemasan.
Cara Memilih Kertas Grafit yang Tepat
- Identifikasi jalur manufaktur sebelum membandingkan konduktivitas, densitas, ketebalan, atau suhu.
- Nyatakan apakah tugas tersebut berupa penyebaran dalam bidang, transfer antarmuka arah ketebalan, penyegelan, pelindung, kontak listrik, atau lapisan pelindung yang diubah.
- Tentukan ketebalan grafit nominal secara terpisah dari ketebalan laminasi total.
- Sebutkan densitas atau massa areal beserta metode pengujian, pengkondisian, dan tekanan.
- Cantumkan atmosfer, suhu kontinu dan durasi pendek, media, tekanan, dan siklus.
- Identifikasi tulangan, pembawa PET, perekat, pelapis, lapisan pelepas, dan lapisan yang tetap digunakan.

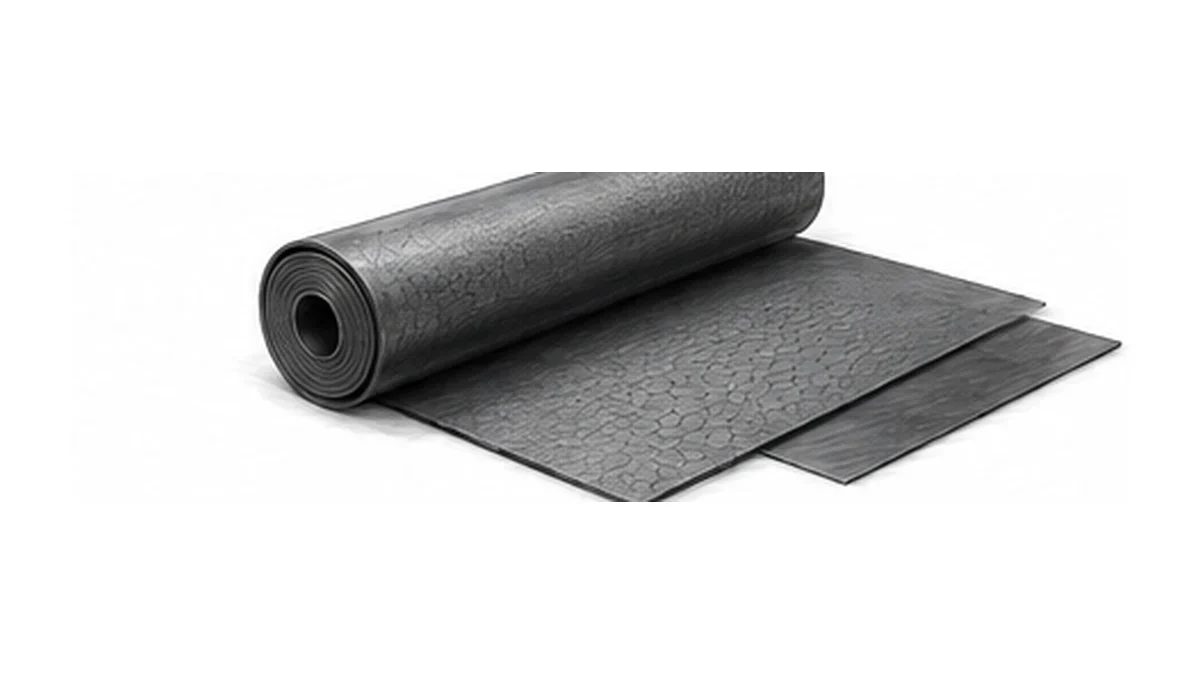

- Definisikan pengiriman sebagai gulungan induk, gulungan yang dipotong, lembaran, laminasi, bagian berperekat, atau potongan cetakan.
- Lampirkan rencana inspeksi yang telah disetujui, alih-alih mengandalkan perkiraan jumlah sampel.
Pilihan yang tepat tidak selalu berarti produk yang paling tipis, paling lunak, atau memiliki konduktivitas tertinggi. Yang terpenting adalah konstruksi yang sesuai dengan geometri, perilaku kontak, batas suhu, dan bentuk yang dikirimkan agar cocok dengan perakitan sebenarnya.
Ketebalan, Kepadatan, dan Massa Area Harus Sesuai
Gunakan Massa Area sebagai Pemeriksaan Silang, Bukan sebagai Pengganti
Ketebalan dan kepadatan digabungkan menjadi massa areal, yang berguna untuk membandingkan gulungan, memperkirakan berat pengiriman, memeriksa pemanfaatan material, dan mendeteksi spesifikasi yang tidak konsisten. Hubungan teoritisnya sederhana: ketebalan dalam meter dikalikan dengan kepadatan dalam kilogram per meter kubik menghasilkan kilogram per meter persegi. Misalnya, 0.10 mm pada 1.0 g/cm³ secara teoritis mendekati 100 g/m²; 0.20 mm pada 1.0 g/cm³ mendekati 200 g/m²; dan 0.20 mm pada 1.3 g/cm³ mendekati 260 g/m². Nilai-nilai ini adalah hasil perhitungan, bukan data produk yang disetujui. Hasil aktual bergantung pada toleransi ketebalan dan kepadatan yang disepakati, tekanan uji, kadar air, lokasi sampel, lapisan permukaan, penguatan, dan laminasi.
Massa areal dapat mengungkap tidak sesuai sebelum produksi. Jika kertas nominal 0.20 mm, 1.0 g/cm³ diwakili oleh berat gulungan yang menyiratkan massa per meter persegi yang jauh lebih rendah atau lebih tinggi, massa inti, lebar, panjang, sambungan, kemasan, dan pengukuran aktual perlu direkonsiliasi. Pemeriksaan silang yang sama mendukung perencanaan konverter karena jumlah meter persegi, efisiensi penataan, kehilangan pemotongan, dan massa potongan jadi dapat diperkirakan dari satu set nilai yang terkontrol.
Pisahkan Nilai Nominal dari Nilai Penerimaan
Ketebalan nominal mengidentifikasi keluarga mutu, tetapi tidak menentukan seluruh rentang penerimaan. Pesanan harus menetapkan metode pengukuran, kondisi kontak instrumen, tekanan, jumlah lokasi, dan toleransi. Material fleksibel dapat terkompresi di bawah kaki pengukur, sehingga dua instrumen dapat memberikan hasil berbeda pada lembaran yang sama. Prinsip yang sama berlaku untuk kepadatan. Kepadatan yang dihitung dari massa, luas, dan ketebalan terukur mewarisi ketidakpastian setiap masukan. Jika metode pengukuran merupakan bagian dari pesanan yang disetujui, hasil harus dilaporkan bersama metodenya, bukan dianggap dapat menjelaskan dirinya sendiri. Tim kami dapat mencantumkan metode dan hasil yang disepakati dalam catatan inspeksi apabila dokumen tersebut termasuk dalam ruang lingkup yang dikonfirmasi.
Spesifikasi ini juga membedakan rata-rata lot dari batas titik individual. Persyaratan seperti “rata-rata 0.20 mm” masih dapat mengizinkan area tipis atau tebal lokal yang mengganggu kedalaman pemotongan atau tinggi tumpukan yang dirakit. Jika keseragaman lokal penting, gambar atau spesifikasi pembelian dapat mendefinisikan baik rentang rata-rata maupun batas titik. Profil lebar lima titik di awal, tengah, dan akhir dari panjang representatif menciptakan catatan yang jauh lebih bermanfaat daripada satu pembacaan yang diambil di dekat tepi gulungan.
Perhitungan untuk Lapisan Laminasi dan Perekat
Untuk produk laminasi atau berperekat, ketebalan rakitan total bukanlah ketebalan grafit. Lapisan grafit 0.10 mm yang dikombinasikan dengan lapisan pembawa 0.05 mm, lapisan perekat 0.025 mm, dan lapisan pelepas dapat menciptakan tumpukan yang dimensi pemrosesan dan pemasangannya berbeda secara substansial dari lapisan grafit saja. RFQ mengidentifikasi lapisan mana yang tetap ada di bagian akhir, mana yang dihilangkan selama perakitan, dan apakah toleransi berlaku untuk grafit, laminasi yang dipemrosesan lanjutan, atau keduanya.
Definisi lapis demi lapis ini sangat penting untuk bantalan termal. Grafit dapat menyebarkan panas secara lateral, sementara perekat dan kontak antarmuka mengatur jalur masuk dan keluar dari penyebar panas. Perekat yang lebih tebal dapat meningkatkan kemudahan perakitan tetapi meningkatkan resistansi termal. Pembawa dapat meningkatkan penanganan pemotongan cetakan tetapi mengubah pembengkokan dan sifat listrik. Oleh karena itu, keputusan material mengikuti keseluruhan susunan lapisan, bukan hanya satu sifat grafit.
Menerjemahkan Geometri Gulungan ke dalam Hasil Konversi yang Dapat Digunakan
Lebar dan panjang rol menentukan area yang tersedia, tetapi hasil yang dapat digunakan juga bergantung pada pemotongan tepi, aturan sambungan, pengecualian cacat, orientasi, penataan, dan lebar minimum antar bagian. Rol selebar 500 mm tidak menjamin bahwa dua bagian 250 mm dapat ditempatkan berdampingan karena toleransi pemotongan, kualitas tepi, dan jarak bebas cetakan mengurangi lebar. Demikian pula, rol nominal 50 m dapat mencakup sambungan yang disepakati atau bagian yang dikecualikan oleh konverter. Penawaran harga menentukan panjang kotor, dasar panjang yang dapat digunakan, toleransi sambungan, pemotongan tepi, dan perlakuan inspeksi sehingga baik material maupun hasil pemrosesan lanjutan dapat diselaraskan.
Untuk pesanan hasil pemrosesan lanjutan, penerjemahan spesifikasi gulungan menjadi tata letak lembaran, pola die, jumlah komponen, jalur sisa potongan, penanganan liner, dan orientasi pengemasan harus diperlakukan sebagai tahap transfer manufaktur. Tim kami dapat meninjau atau mendokumentasikan transfer tersebut bila pekerjaan pemrosesan lanjutan dan hasil terkait termasuk dalam ruang lingkup pesanan yang dikonfirmasi. Langkah ini mencegah material yang lolos pemeriksaan laboratorium gagal saat pengumpanan, pemotongan, laminasi, atau perakitan sebenarnya.
Pemeriksaan Kualitas untuk Gulungan, Lembaran, dan Komponen Olahan
| Periksa item | Rencana yang disetujui harus mendefinisikan | Catatan | Risiko persetujuan terkontrol |
|---|---|---|---|
| Batch atau lot | Baik itu berupa gulungan, batch produksi, produksi laminasi, atau batch suku cadang yang telah diolah. | ID Lot, rol sumber, mutu, dan tanggal | Mencegah pencampuran material dan membuat keputusan pengujian ulang dapat dilacak. |
| Ketebalan dan dimensi | Instrumen, tekanan kontak, penyangga, lokasi pengukuran, jumlah sampel, dan toleransi. | Pembacaan individu, rata-rata, minimum dan maksimum | Mengontrol pengukuran yang sensitif terhadap kompresi dan variasi lokal. |
| Kepadatan atau massa areal | Pengkondisian, basis grafit saja atau tumpukan penuh, area spesimen dan metode perhitungan | Massa, luas, ketebalan, dan hasil perhitungan. | Mendeteksi ketidaksesuaian jalur produksi atau kompresi tanpa menganggap kepadatan saja membuktikan identitas mutu. |
| Kondisi permukaan dan rol | Kelas cacat, kondisi pengamatan, pengecualian tepi, kerutan, belahan, kontaminasi, penggulungan, dan batas teleskopik | Peta kerusakan, gambar, dan disposisi | Memisahkan kondisi kosmetik dari cacat yang mengurangi hasil pemrosesan lanjutan atau fungsi. |
| Garis besar yang dipemrosesan lanjutan | Gambar revisi, dimensi kritis, kriteria gerigi atau tepi, liner dan orientasi | sampel produksi awal dan hasil sampel produksi | Mencegah gulungan yang lolos pemeriksaan awal agar tidak gagal dalam perakitan. |
| Pengambilan sampel dan pengujian ulang | Kelas risiko, AQL atau aturan pelanggan, ukuran sampel, angka penerimaan, pengujian ulang, dan eskalasi. | Referensi rencana dan keputusan persetujuan | Menghindari menganggap satu jumlah tetap cocok untuk setiap panjang gulungan, ukuran batch, dan mode kegagalan. |
Panduan kualitas gulungan kertas grafit dan pemotongan die-cut. memberikan detail tambahan. Tim kami juga menggunakan video produksi untuk menunjukkan jalur material, termasuk produksi kertas grafit dari bahan baku dan lini produksi kertas grafit khusus.
Kesalahan Umum Saat Membeli
- Menggunakan istilah kertas grafit tanpa mengkonfirmasi ketebalan dan kepadatan yang diharapkan.
- Dengan asumsi setiap kertas grafit berperilaku sama dalam sistem termal dan penyegelan.
- Mengabaikan persyaratan penguatan atau laminasi dalam instalasi yang menuntut.
- Memilih hanya berdasarkan harga tanpa memeriksa pemrosesan lanjutan, penanganan, dan stabilitas jangka panjang.
Memperluas Pemilihan Kertas Grafit ke dalam Konversi
Rute Bahan Baku dan Produk
Rute material yang relevan meliputi grafit serpih alami, grafit yang dapat mengembang, dan bubuk grafit alami. Artikel foil grafit fleksibel versus lembaran grafit termal menjelaskan mengapa lembaran grafit alami yang diperluas dan lembaran sintetis konduktivitas tinggi tidak boleh menggunakan tabel properti yang sama.
Untuk penyegelan, tinjauan, bahan penyegel dan solusi gasket industri, dan material penyegel grafit. Konversi penyegelan memerlukan data tegangan, media, atmosfer, penguatan, dan gasket yang disetujui, bukan hanya label lembaran fleksibel.
Ketebalan, Kepadatan, dan Sumber Pengadaan
panduan ketebalan dan kepadatan kertas grafit memperluas hubungan antara ketebalan, kepadatan, dan massa areal. Untuk pengadaan dan kustomisasi, panduan pengadaan kertas grafit khusus mencakup lebar, panjang gulungan, bentuk luar yang dipemrosesan lanjutan, lapisan dalam, label, dan kemasan.
Tim kami menyediakan lembaran datar hasil pemotongan dengan rentang ketebalan dari 0.05mm hingga 1.5mm dalam lingkup produk yang dipublikasikan. Proses pemrosesan lanjutan yang tepat berubah di sepanjang rentang tersebut: kertas ultra tipis membutuhkan tegangan web dan penyangga liner yang cermat, sementara lembaran yang lebih tebal membutuhkan jarak pemotongan, radius tekukan, dan pengemasan datar yang sesuai. Lebar, garis luar, perekat, laminasi, arah serat, dan kondisi tepi tetap menjadi bidang penawaran terpisah.
Konteks Termal dan Struktural
solusi manajemen termal dan artikel tentang kertas grafit dalam manajemen termal elektronik harus digunakan setelah jalur material diidentifikasi. panduan pemilihan blok grafit versus lembaran memisahkan material rol yang mudah dibentuk dari grafit kaku yang telah diolah.
Tim kami memasok kertas grafit tipis dan produk gulungan grafit fleksibel melalui halaman produk kertas grafit dan bentuk yang lebih tebal atau berorientasi penyegelan melalui lembaran grafit fleksibel. Penamaan tersebut bersifat sekunder dibandingkan dengan spesifikasi yang terkontrol.
Kertas grafit bersifat anisotropik. Penggulungan menyelaraskan lapisan grafit sehingga perpindahan panas dalam bidang dapat jauh lebih tinggi daripada perpindahan panas arah ketebalan. Nilai konduktivitas tanpa arah, suhu, tekanan, dan dasar pengujian tidak lengkap. Dalam rakitan termal, penyebaran dalam bidang memindahkan panas secara lateral, sementara resistansi arah ketebalan dan kontak antarmuka menentukan bagaimana panas masuk meninggalkan lembaran.
Presentasi kolektor arus grafit Departemen AS Energi mengevaluasi kertas grafit fleksibel dalam program penelitian pengumpul arus baterai tertentu. Ini mendukung konteks aplikasi tersebut tetapi tidak membuktikan klaim konduktivitas atau berat umum untuk setiap kertas grafit.
Sebagai contoh material langsung, SGL Carbon menerbitkan 400–500 W/mK dalam bidang untuk foil grafit alami yang diperluas dengan kepadatan tinggi, sementara Panasonic menerbitkan 700–1950 W/mK untuk nomor bagian dan konstruksi PGS tertentu. Jika spesifikasi produk yang disebutkan menyatakan nilai kinerja, nilai tersebut harus tetap terkait dengan grade material, arah, ketebalan, konstruksi, dan metodenya. Oleh karena itu, tim kami mempertahankan kinerja produk yang dinyatakan dengan data mutu yang sesuai dan mengkonfirmasi aplikasinya melalui pengujian tingkat sampel atau perakitan ketika jalur termal sangat penting.
Kertas tipis dapat ditekuk mengikuti radius dan permukaan pendukung, tetapi fleksibilitas bukan berarti lipatan tanpa batas atau kompatibilitas dengan setiap lekukan. RFQ mengidentifikasi apakah material dipasang rata, dibungkus, dilipat sekali, digulung, atau ditekuk berulang kali, dan dapat menentukan radius tekukan dan kriteria retak untuk konstruksi yang dipilih.
Pertanyaan yang Sering Diajukan
Apakah kertas grafit sama dengan lembaran grafit fleksibel atau PGS?
Nama-nama tersebut tumpang tindih, tetapi jalur pembuatannya berbeda. Foil grafit alami yang diperluas, TIM grafit yang dapat dikompresi, dan lembaran grafit pirolitik memerlukan data mutu yang terpisah. Ketebalan saja tidak menentukan keluarga produk tersebut.
Bagaimana kepadatan memengaruhi kertas grafit?
Pada ketebalan yang sama, kepadatan yang lebih tinggi meningkatkan massa areal dan dapat mengubah kekuatan, kompresi, kontak, dan penanganan. Kepadatan tidak secara otomatis berarti kinerja termal atau penyegelan yang lebih baik; jalur, arah, tekanan, dan struktur tetap menjadi faktor penentu.
Apakah kertas grafit dapat digunakan di udara pada suhu tinggi?
Grafit dapat teroksidasi di udara pada suhu tinggi, dan perekat atau pembawa dapat menetapkan batas bawah. Peraturan tersebut harus membedakan antara udara, gas inert, dan vakum, serta paparan terus menerus dan paparan jangka pendek.
Bagaimana ketebalan diukur?
Metode ini mengontrol tekanan kontak, instrumen, penyangga sampel, lokasi, dan jumlah pembacaan karena material yang fleksibel dapat terkompresi. Tim kami mencatat metode yang disepakati dan beberapa posisi, alih-alih mengandalkan satu pembacaan yang tidak memenuhi syarat.
Apakah gulungan dan potongan yang sudah diolah dapat diberikan penawaran harga?
Ya. Penawaran harga dapat mencakup master roll, slit roll, lembaran, material laminasi, komponen berperekat, atau komponen hasil pemotongan die-cut. Setiap format memiliki persyaratan dimensi, visual, inspeksi, label, dan pengemasan tersendiri.
Batasan Suhu, Laminasi, dan Konversi
Grafit dasar mungkin dapat mentolerir rentang suhu yang lebih luas daripada produk olahan. Perekat, lapisan pembawa, penguatan, pelapis, lapisan pelepas, dan permukaan di sekitarnya dapat menentukan batas praktis dari rakitan akhir. Oleh karena itu, tim kami mencatat spesifikasi grafit dan susunan lapisan, kemudian mengidentifikasi lapisan mana yang tetap ada selama penggunaan dan mana yang dihilangkan selama pemasangan.
Catatan servis harus mencantumkan atmosfer, suhu kontinu, penyimpangan durasi pendek, waktu paparan, media, tekanan, listrik isolasi dan validasi penuaan atau oksidasi. Nilai yang dipublikasikan untuk PGS polos dalam kondisi inert atau non-oksidasi tidak dapat secara otomatis digunakan untuk laminasi perekat berbasis PET di udara.
Batasan pemrosesan lanjutan juga terkait dengan struktur. Kertas polos tipis dapat dipotong dan diiris dengan rapi dengan penyangga yang sesuai, sementara laminasi yang diperkuat atau berperekat mungkin memerlukan peralatan, jarak bebas, kontrol lapisan, dan kriteria tepi yang berbeda. Rencana sampel memeriksa bentuk yang dikirim, bukan hanya spesimen laboratorium yang belum dipemrosesan lanjutan, sehingga penanganan rol dan kualitas bagian jadi dievaluasi bersama.
Referensi dan Sumber
- ORNL: tinjau tentang Resistansi Kontak Termal Material Grafit Fleksibel — Mendukung pembedaan antara sifat massal, resistansi termal total, dan resistansi kontak antarmuka.
- Departemen AS Energi: Kolektor Arus Grafit — Hanya digunakan dalam konteks penelitian pengumpul arus baterai.
- Departemen Energi AS: Analisis Biaya Sistem Sel Bahan Bakar PEM — Hanya digunakan dalam konteks pembuatan pelat bipolar foil grafit fleksibel dan studi biaya.
- USGS: Statistik dan Informasi Grafit — Latar belakang umum tentang aliran material grafit, bukan sumber untuk kinerja kertas grafit pada mutu tertentu.
